XCS20-3TQ144I FPGA Посібник: функції, програми, альтернативи та таблиця даних

Цей посібник стосується XCS20-3TQ144I, типу мікросхеми FPGA від сімейства спартанських/XL.Це пояснює, що робить чіп, як він працює і де його можна використовувати.Ви дізнаєтесь про його логічну ємність, вхідні/вихідні штифти, рівні напруги та про те, як вона обробляє різні температури.Він також висвітлює, як програмувати чіп поетапно, як сигнали рухаються в ньому та поза ним, як налаштувати кілька мікросхем разом, і які проекти для цього чіпа хороша.У статті також висвітлюються розміри пакета, фон виготовлення та відповідні альтернативні моделі для різних потреб в дизайні.

Каталог

Огляд XCS20-3TQ144I

З XCS20-3TQ144I, побудований для забезпечення економічно ефективної програмованої логіки для додатків, що потребують помірної логічної щільності та гнучких можливостей вводу/виводу.Він пропонує приблизно 20 000 ворогів системи, що забезпечує достатню кількість логічних ресурсів для впровадження цифрових конструкцій.Працюючи в 3,3 В із сумісністю вводу/виводу для систем 3,3 В та 2,5 В, він підтримує "-3" швидкості швидкості, що відзначає баланс між продуктивністю та використанням електроенергії.Він оцінюється за промислові температури від -40 ° С до +100 ° С, що робить його придатним для суворих середовищ.Він спирається на архітектуру XC4000, з надійною підтримкою програмування в системах та швидкості системи за рамки 80 МГц, колись ідеально підходить для обробки сигналів, логічного прототипування та логіки управління в пристроях, що залежать від витрат.Сім'я спартанської та спартанської-XL представляє раннє покоління FPGA Xilinx, спрямоване на балансування продуктивності та доступності.Побудовані на xc4000 архітектурі, вони забезпечують логічні функції, ідеальні для великих об'ємних додатків, що чутливі до витрат.

Якщо ваш проект залежить від цього надійного спартанського пристрою, закріпіть свої об'ємні замовлення XCS20-3TQ144I сьогодні, щоб забезпечити доступність, поки запаси тривають.

XCS20-3TQ144I CAD Моделі

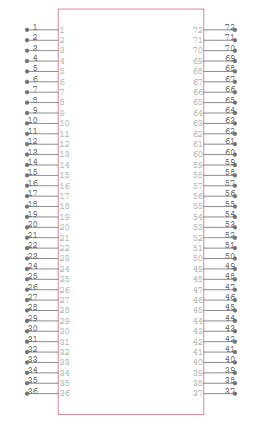

Символ XCS20-3TQ144i

Xcs20-3tq144i слід

XCS20-3TQ144I 3D-модель

Особливості XCS20-3TQ144I

Логічна здатність: Xcs20-3tq144i забезпечує приблизно 20 000 воріт систем, що дає достатній простір для впровадження складних цифрових логічних схем.Ця ємність добре підходить для логічних програм середнього класу, таких як стани стану, контролери інтерфейсу та помірні завдання обробки сигналів, не вимагаючи ресурсів FPGA високої щільності.

Шпильки вводу/виводу: Завдяки підтримці до 113 вхідних/вихідних штифтів, пристрій дозволяє гнучкий зв'язок із зовнішніми компонентами.Ці лінії вводу/виводу можуть бути налаштовані для різних стандартів, що дозволяє взаємодіяти FPGA з датчиками, модулями пам'яті, шиною зв'язку та іншими системними периферійними пристроями.

Робоча напруга: Пристрій працює на 3,3 В ядровому живленню і сумісний як зі стандартами вводу/виводу 3,3 В та 2,5 В.Ця гнучкість напруги забезпечує легшу інтеграцію із системами змішаної напруги та мінімізує потребу в додаткових компонентах зсуву рівнів у проекті.

Швидкість: "-3" швидкісна оцінка визначає внутрішні характеристики затримки пристрою та поширення пристрою.Ця класифікація допомагає оцінити максимальні робочі частоти та обмеження термінів, особливо для синхронних конструкцій або додатків, що потребують надійних характеристик часу.

Діапазон температури: Оцінений для промислового температурного діапазону від -40 ° C до +100 ° C, XCS20-3TQ144I побудований для надійної роботи в вимогливих умовах.Він підходить для використання в міцних додатках, таких як промислова автоматизація, зовнішні системи та автомобільна електроніка, де потрібна широка термічна толерантність.

Конфігурація : Цей FPGA підтримує програмування в системі, що дозволяє оновити та змінювати дизайн навіть після встановлення чіпа на друкованій платі.Ця здатність корисна під час прототипування та оновлення поля, оскільки вона підвищує гнучкість та скорочує цикли розвитку.

Дотримання: XCS20-3TQ144I не відповідає ROHS, тобто він може містити свинцеві або інші обмежені речовини.Незважаючи на те, що підходить для багатьох промислових та застарілих систем, це обмеження може вплинути на його право на використання в нових продуктах, пов'язаних з сучасними стандартами навколишнього середовища та безпеки.

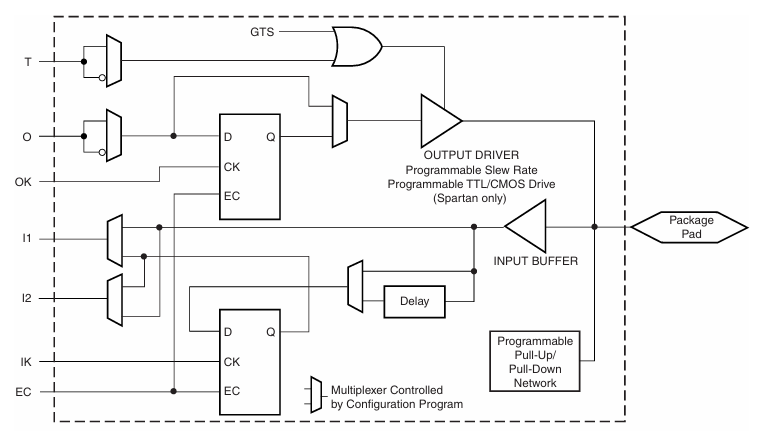

Спрощена схема блок -блок Spartan/XL IOB

Ця діаграма показує, як блок вводу/виводу (IOB) у Spartan/XL FPGA, наприклад, XCS20-3TQ144i обробляє сигнали, що надходять і виходять з мікросхеми.Він керує як вхідними, так і вихідними функціями за допомогою налаштованої логіки.Для виходу сигнал проходить через мультиплексор і може зберігатися в фліп-флопі перед відправкою.Вихідний шлях включає контроль для тридержавних буферів (T), необов’язкового залучення (OK) та програмованими функціями, такими як швидкість та рівень напруги (TTL/CMOS).Вихідний драйвер надсилає кінцевий сигнал зовнішній штифт чіпа (пакетний майданчик).Для введення сигнал із зовнішнього штифта вперше буферизований, і він може пройти затримку, якщо потрібно.Потім він проходить через інший фліп-флоп, де його можна зафіксувати годинниковим сигналом.Шлях введення включає програмоване підтягування або зниження, щоб запобігти плаваючим значенням.Загалом, IOB дозволяє контролювати, як сигнали вводять та виходять з FPGA з гнучким терміном, рівнями напруги та логічною поведінкою, допомагаючи XCS20-3TQ144i адаптуватися до багатьох різних конструкцій схеми.

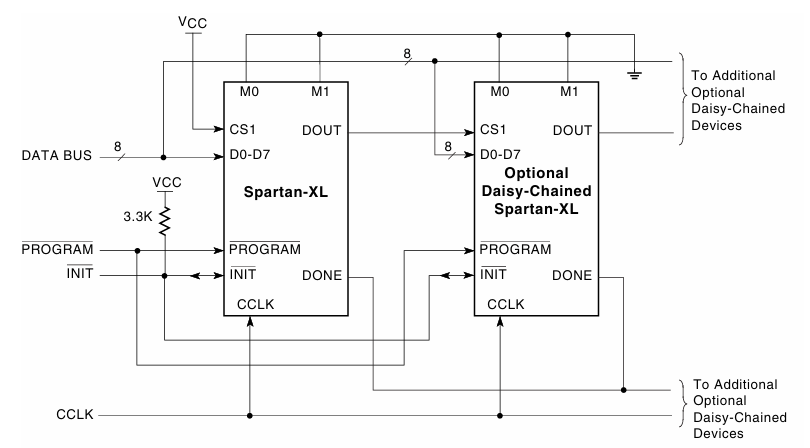

Діаграма схеми спартанського/XL Express Mode

Ця діаграма показує, як Spartan-XL FPGA, як і XCS20-3TQ144I, запрограмовані за допомогою експрес-режиму з 8-бітною шиною даних.Перший чіп отримує дані з системи через штифти D0 - D7.Резистор 3,3 кОм підтягує лінію init High, якщо не виникає проблема під час налаштування.Основні сигнали управління (програма, ініціант, зроблені та CCLK) поділяються на всіх FPGA.Коли програма знизиться, всі фішки готуються до конфігурації.Дані протікають з DOAT першого мікросхеми до D0-D7 наступного чіпа, що дозволяє ланцюга ромашки декількох пристроїв.Сигнал годинника CCLK зберігає все синхронізовано.Ця установка корисна, коли кілька FPGA потрібно запрограмувати разом і в правильному порядку.

Характеристики XCS20-3TQ144I

Тип	Параметр
Виробник	AMD/XILINX
Серія	Spartan®
Упаковка	Лоток
Статус частини	Застарілий
Кількість лабораторій/CLB	400
Кількість логічних елементів/клітин	950
Загальні шматочки оперативної пам’яті	12800
Кількість вводу/виводу	113
Кількість воріт	20000
Напруга - постачання	4,5 В ~ 5,5 В
Монтажний тип	Поверхневе кріплення
Робоча температура	-40 ° C ~ 100 ° C (TJ)
Пакет / кейс	144-LQFP
Пакет пристроїв постачальника	144-TQFP (20x20)
Базовий номер товару	Xcs20

Xcs20-3tq144i додатки

Цифрова обробка сигналів (DSP)

XCS20-3TQ144I здатний обробляти обчислення даних, що робить його придатними для завдань DSP, таких як фільтрація, покращення аудіо та обробка відеопотоку.Його тканина FPGA дозволяє створювати спеціальні логічні трубопроводи, які ефективно обробляють арифметичні навантаження, які є поширеними в звуковому модуляції, зменшенні шуму та системах скасування ехо.Ви можете налаштувати блоки обробки безпосередньо в обладнанні, забезпечуючи нижчу затримку та кращу продуктивність, ніж використання традиційних мікроконтролерів або процесорів загального призначення.

Системи зв'язку

На платформах зв'язку ця FPGA підтримує реалізацію різних протоколів, що використовуються в передачі даних, модуляції та виявленні/виправлення помилок.Незалежно від того, чи в провідних системах, таких як Ethernet, або в модулях бездротової передачі, XCS20-3TQ144I забезпечує надійну логічну інфраструктуру для критично важливих та протоколів функцій.Його налаштовані шпильки вводу/виводу та детермінована логічна відповідь роблять його ідеальним для обробки рукостискань, обрамлення, маршрутизації пакетів та декодування сигналу управління в спеціальному обладнанні комунікаційного обладнання.

Системи управління та промислова автоматизація

На фабриці автоматизації, робототехніки або додатків управління двигуном XCS20-3TQ144I пропонує надійні здібності часу та обробки для управління входами датчиків та виводів приводу.Ви можете розробити точні петлі управління, які забезпечують синхронізований рух та швидкі відповіді на зворотній зв'язок, чудові в машинах ЧПУ, конвеєрах та системах ПЛК.Діапазон промислової температури пристрою додатково забезпечує його довговічність та продуктивність у суворих операційних умовах.

Системи збору даних

Паралельні можливості обробки FPGA роблять його ефективним для збору та обробки великих обсягів даних з аналого-цифрових перетворювачів (АЦП), датчиків або інших вимірювальних пристроїв.Це цінне в наукових інструментах та моніторингу навколишнього середовища, де дані повинні бути оброблені та проаналізовані на місці, перш ніж реєструвати або передавати.Можливість налаштування логіки дозволяє фільтруючи, стиснути та форматувати потоки датчиків.

Обробка зображень та відео

У програмах, орієнтованих на зображення, такі як спостереження, медичні візуалізації та машинний зір, XCS20-3TQ144I може обробляти візуальні дані.Він підтримує виявлення краю, відстеження об'єктів або функції маніпулювання пікселем безпосередньо в обладнанні.Це видаляє вузьке місце для обробки, яке стикається з процесорами загального призначення у завданнях високої кадрової ставки та забезпечує кращу продуктивність у програмах, що потребують швидких часів реакції, таких як автоматизовані системи огляду.

Мережеве обладнання

Використовується в маршрутизаторах, комутаторах та мережевих інтерфейсах, FPGA може керувати комутацією пакетів, перекладом протоколу та управлінням буфером.Ви можете вивантажити конкретні функції, такі як перевірка заголовка або перевірка контрольної суми до FPGA, оптимізуючи систему для нижчої затримки та більш високої пропускної здатності.Його широка сумісність вводу/виводу та програмована логіка також полегшують подолання між різними стандартами зв'язку.

Автомобільна електроніка

Цей пристрій добре вписується в системах транспортних засобів, таких як інформаційно-розважальні, прилади для приладових панелей та вдосконалені системи підтримки драйверів (ADAS).Його здатність протистояти промислової температури забезпечує стабільність у середовищах транспортних засобів.Такі завдання, як обробка сигналів для входів камери, інтеграція даних з декількох підсистем транспортного засобу або контроль в автобусах зв'язку в транспортних засобах можуть бути налаштовані в цій FPGA.

Аерокосмічна та оборона

У захисті та авіоніці, де важлива надійність та детермінована поведінка, XCS20-3TQ144I використовується для обробки радіолокаційних сигналів, зашифрованого спілкування та обробки телеметрії.Її неулатильна конфігурація та толерантність до випромінювання (певною мірою завдяки своїй простішій архітектурі) роблять її придатною для польотних систем та критичних для місії операцій.

Тестове та вимірювальне обладнання

Осцилоскопи, логічні аналізатори та генератори сигналів отримують користь від продуктивності та налаштованого характеру цієї FPGA.Це дозволяє будувати гнучкі тестові платформи, де такі функції, як запуску, генерування форми хвиль або аналіз сигналу, можуть бути скориговані після виробництва шляхом перепрограмування логіки, покращення універсальності та розширення терміну експлуатації продукту.

Xcs20-3tq144i Подібні частини

• XCS20-4TQ144C

XCS20-4TQ144C є сумісною з PIN-колом альтернативою XCS20-3TQ144I, розміщеним у тому ж 144-контактному пакеті TQFP і пропонує ті ж штифти 113 вводу/виводу та 20 000 системних воріт.Ключова відмінність полягає в його швидкості швидкості, де позначення "-4" вказує на дещо нижчу продуктивність порівняно з версією "-3".Він працює в комерційному температурному діапазоні (від 0 ° C до +85 ° C), що робить його заміною для застосувань, що не потребують толерантності до навколишнього середовища промисловості.Для застарілих конструкцій, які надають пріоритет сумісності пакету над максимальною продуктивністю, цей пристрій пропонує безперебійну заміну.

• XCS20-4PQ208C

Цей варіант поставляється у більшому 208-контактному пакеті PQFP і підтримує 160 вводу/вивод, більше, ніж 113 XCS20-3TQ144I.Він зберігає однакову логічну ємність та швидкість (-4), пропонуючи однакові можливості обробки.Його розширений кількість вводу/виводу робить його ідеальним для конструкцій, що вимагають більш зовнішніх з'єднань, таких як складний контроль інтерфейсу або паралельна обробка введення даних.Це підходяща альтернатива, коли вам потрібно масштабувати введення/виведення, не змінюючи основну логічну реалізацію.

• XCS20-4VQ100C

XCS20-4VQ100C-це компактний варіант у 100-контактному пакеті VQFP з 77 штифтів вводу/виводу, підтримуючи ті ж 20 000 ворогів систем та -4 швидкості.Незважаючи на те, що він має менше шпильок, його менший слід ідеально підходить для космічних конструкцій, де нерухомість дошки обмежена.Це робить його найкращою альтернативою для тих, хто прагне мініатюризувати своє обладнання, зберігаючи основну функціональність FPGA, особливо в вбудованих системах або портативних додатках.

Етапі програмування XCS20-3TQ144I

1. Вхід дизайну

Програмування починається з створення дизайну цифрової схеми за допомогою мови опису обладнання (HDL), таких як VHDL або Verilog.Цей крок проводиться в програмному забезпеченні Xilinx ISE WebPack, який забезпечує інтегроване середовище розробки для написання та управління вашим кодом FPGA.На цьому етапі ви визначаєте поведінку своїх логічних функцій, регістрів, державних машин та інтерфейсів відповідно до вимог вашої програми.

2. Синтез та реалізація

Після того, як код HDL написано, він повинен бути синтезований.Цей процес переводить ваш код високого рівня в мережу на рівні воріт, який відповідає внутрішнім логічним блокам XCS20-3TQ144I.Після синтезу фаза впровадження відображає Netlist на фізичні ресурси FPGA.Він призначає логічні елементи, маршрути взаємозв'язків та забезпечує дотримання обмежень часу.Тут ISE оптимізує вашу конструкцію для області, швидкості чи потужності залежно від обраних налаштувань.

3. Генерація біт -стрічок

Після впровадження дизайн перетворюється у файл конфігурації, відомий як Bitstream (.bit).Цей файл містить всю інформацію, необхідну для програмування FPGA, включаючи макет логічних блоків, маршрутизації та бітів конфігурації.Цей крок важливий, оскільки Bitstream виступає як міст між дизайном вашого програмного забезпечення та конфігурацією обладнання.

4. Програмування FPGA

Щоб завантажити Bitstream в FPGA, ви використовуєте програмне забезпечення для впливу, включений до ISE.Почніть з підключення XCS20-3TQ144I до вашого комп'ютера за допомогою сумісного програміста JTAG, як кабель платформи Xilinx.Запуск удару, і він буде виявляти пристрій FPGA за допомогою прикордонного сканування.Потім призначте свій створений файл .bit для виявленого пристрою та ініціювати процес програмування.Інструмент передає Bitstream на пристрій, налаштовуючи його внутрішню логіку.

5. Перевірка

Після завершення програмування переконайтеся, що FPGA поводиться за призначенням.Це можна зробити за допомогою функціонального тестування на платі розробки або TestBench, або за допомогою моделювання всередині ISE за допомогою виводів форми хвилі.Якщо вихід не відповідає очікуванням, поверніться до кроків проектування або синтезу для усунення несправностей та перегляду вашої логіки.

Розміри упаковки XCS20-3TQ144I

• Тип пакету: 144-TQFP (тонкий квадратичний пакет)

• Розмір тіла: 20 мм × 20 мм

• Стовп (Відстань свинцю): 0,5 мм

• Монтажний тип: Поверхневе кріплення

• Пакет/кейс: 144-LQFP (низькопрофільна квадратична плоска)

XCS20-3TQ144I Виробник

Xcs20-3tq144i спочатку виготовляли Xilinx, провідна компанія в галузі програмованих логічних пристроїв, відомих піонерськими технологіями FPGA.Після придбання Xilinx за допомогою Розширені мікропристрої (AMD ) У 2020 році всі продукти Xilinx FPGA, включаючи XCS20-3TQ144I, тепер продаються та підтримуються під брендом AMD.AMD продовжує підтримувати спадщину інновацій Xilinx, пропонуючи надійну підтримку дизайну, довгострокове управління життєвим циклом та інтеграцію в більш широкому портфелі адаптивних обчислювальних рішень.Як офіційний виробник, AMD забезпечує доступ до документації, програмних засобів та ресурсів, необхідних для використання застарілих та поточних сімей FPGA.

Висновок

XCS20-3TQ144I-це надійний і гнучкий чіп, який добре працює в багатьох електронних проектах, особливо тих, хто потребує логіки середнього рівня та сильного управління вводу/виводу.Він може обробляти жорсткі середовища, підтримує програмування в системах і добре працює для таких речей, як обробка сигналів, промислові машини, системи зв'язку тощо.Ви також можете вибрати подібні версії мікросхеми з більш або меншими шпильками залежно від ваших потреб у дизайні.Програмування воно прямо з використанням інструментів Xilinx.Незважаючи на те, що це від старшої родини FPGA, вона все ще корисна і повністю підтримується AMD, компанією, яка зараз керує всіма мікросхем Xilinx.

PDF -таблиця

XCS20-3TQ144I DATASHEETS:

Xilinx reach211 cert.pdf

Спартан, Virtex FPGA/SCD 18/OCT/2010.pdf
