Розуміння блок-схеми MPC8548EVUAUJ і можливостей продуктивності

MPC8548EVUAUJ розроблено для швидкого та стабільного переміщення даних у мережевих системах.Ви знайдете його в маршрутизаторах, комутаторах, шлюзах та іншому комунікаційному обладнанні, яке потребує надійної роботи цілодобово.Він працює на 32-розрядному ядрі PowerPC e500 і може досягати швидкості до 1,333 ГГц, що забезпечує надійну обчислювальну потужність для обробки пакетів і керування системою.Завдяки вбудованим портам Gigabit Ethernet, контролю пам’яті та функціям безпеки він зберігає багато ключових функцій на одному чіпі.Це означає менше зовнішніх деталей і чистішу структуру плати.Ви також отримуєте підтримку апаратного шифрування, яке допомагає керувати безпечним трафіком даних, не сповільнюючи роботу.У цьому посібнику зрозуміло та просто описано його функції, технічні деталі, програми та загальні переваги.

Каталог

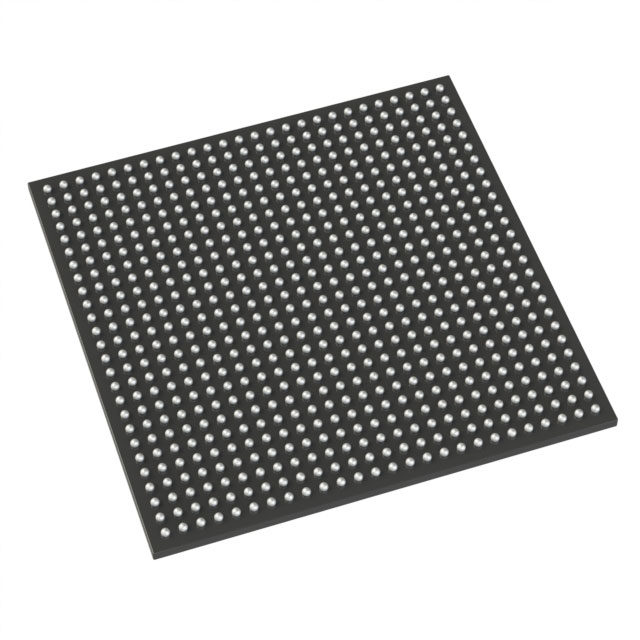

MPC8548EVUAUJ Огляд

The MPC8548EVUAUJ це 32-бітний вбудований мікропроцесор, побудований на ядрі PowerPC e500 і розроблений для мережевих і комунікаційних систем.Він підтримує високі тактові частоти та об'єднує керування пам'яттю, інтерфейси Gigabit Ethernet, підключення PCI та послідовні порти зв'язку на одному чіпі.Пристрій керує маршрутизацією даних, обробкою пакетів і керуванням системою в маршрутизаторах, комутаторах, бездротових базових станціях і промислових шлюзах.Прискорення безпеки на чіпі підтримує зашифровану передачу даних, а кеш-пам'ять підвищує ефективність обробки.Його компактна упаковка підходить для щільної компонування плати та тривалої роботи.Шукаю MPC8548EVUAUJ.Зв’яжіться з нами, щоб перевірити поточний запас, час виконання та ціни.

Особливості MPC8548EVUAUJ

Одноядерна 32-розрядна архітектура PowerPC e500

MPC8548EVUAUJ використовує 32-розрядне ядро PowerPC e500, призначене для вбудованих мережевих і комунікаційних платформ.Він виконує керуючу логіку, маршрутизацію даних і обробку протоколів в одному процесорі.Архітектура підтримує ефективний потік інструкцій і передбачувану поведінку системи, що допомагає підтримувати стабільну роботу пристроїв, які працюють безперервно.Його структура дозволяє процесору керувати операційними системами та мережевими стеками, не вимагаючи додаткових процесорних ядер.

Робоча швидкість до 1,333 ГГц

Даний процесор працює на частотах до 1,333 ГГц.Вища тактова частота підтримує швидшу обробку даних і зменшує затримку обробки в пакетних системах.Це забезпечує більш плавне керування трафіком у маршрутизаторах, шлюзах і комутаційному обладнанні, де потрібна стабільна пропускна здатність.Визначений робочий діапазон дозволяє розробникам збалансувати продуктивність і енергоспоживання відповідно до потреб системи.

Інтегрований механізм обробки сигналів

Вбудований механізм обробки сигналів підтримує арифметичні операції, які використовуються в задачах зв’язку та обробки даних.Це покращує продуктивність у програмах, які включають фільтрацію, кодування та обробку даних у реальному часі.Завдяки інтеграції цієї можливості в мікросхему пристрій зменшує потребу у зовнішніх компонентах обробки сигналу та допомагає підтримувати компактний дизайн системи.

Інтегрований механізм безпеки

Вбудований механізм безпеки забезпечує апаратну підтримку функцій шифрування та дешифрування.Він також містить генератор випадкових чисел, який використовується для безпечного створення ключів і захищених сеансів зв’язку.Ця функція дозволяє мережевому обладнанню обробляти зашифрований трафік безпосередньо в процесорі, покращуючи захист даних, зберігаючи послідовну роботу системи.

Чотири інтерфейси Ethernet 10 100 1000 Мбіт/с

Пристрій інтегрує чотири контролери Ethernet, які підтримують швидкість передачі даних 10 Мбіт/с, 100 Мбіт/с і 1000 Мбіт/с.Ці інтерфейси забезпечують пряме підключення до кількох мережевих портів без зовнішніх контролерів.Вбудована підтримка Ethernet спрощує компонування плати та зменшує кількість компонентів, одночасно забезпечуючи багатопортовий зв’язок у межах однієї процесорної платформи.

Контролер пам'яті для DDR DDR2 і SDRAM

Вбудований контролер пам’яті підтримує типи пам’яті DDR, DDR2 і SDRAM.Ця сумісність дозволяє гнучко вибирати пам'ять на основі вимог до ємності та швидкості.Пряма інтеграція пам’яті покращує ефективність передачі даних між процесором і зовнішніми пристроями пам’яті, підтримуючи стабільну продуктивність системи за постійних робочих навантажень.

Інтегровані периферійні інтерфейси

MPC8548EVUAUJ містить інтерфейси DUART, I2C, PCI та RapidIO для зв’язку із зовнішніми пристроями.Ці інтерфейси підтримують розширення системи, підключення до сховищ і високошвидкісний обмін даними між компонентами.Їх інтеграція зменшує потребу в окремих контролерах інтерфейсу та підтримує організований зв’язок на рівні плати.

783 Pin FCBGA Пакет для поверхневого монтажу

Процесор розміщений у корпусі 783 ball flip chip ball grid array array розміром приблизно 29 на 29 мм.Цей формат поверхневого монтажу забезпечує компактне розміщення плати та стабільний електричний контакт між кількома з’єднаннями.Конструкція упаковки відповідає макетам високої щільності, які використовуються в мережевому та вбудованому комунікаційному обладнанні.

Діапазон робочих температур від 0 C до 105 C

Зазначений діапазон робочих температур становить від 0 C до 105 C. Цей діапазон забезпечує надійну роботу в контрольованих промислових і комунікаційних середовищах.Він підтримує системи, які можуть мати підвищену внутрішню температуру під час тривалої роботи.

Підтримка напруги I O 1,8 В, 2,5 В і 3,3 В

Пристрій підтримує рівні вхідної та вихідної напруги 1,8 В, 2,5 В і 3,3 В. Сумісність з багаторівневою напругою дозволяє підключати широкий спектр периферійних компонентів.Ця гнучкість спрощує системну інтеграцію з різними стандартами логіки.

MPC8548EVUAUJ Технічні характеристики

Атрибут продукту	Значення атрибута
Виробник	NXP Semiconductors
Напруга - I/O	1,8 В, 2,5 В, 3,3 В
Пакет пристроїв постачальника	783-FCBGA (29x29)
швидкість	1,333 ГГц
Серія	MPC85xx
Функції безпеки	Криптографія, генератор випадкових чисел
Контролери оперативної пам'яті	DDR, DDR2, SDRAM
Пакет / футляр	783-BBGA, FCBGA
Пакет	Піднос
Робоча температура	0°C ~ 105°C (TA)
Кількість ядер/ширина шини	1 ядро, 32-біт
Тип монтажу	Поверхневий монтаж
Ethernet	10/100/1000 Мбіт/с (4)
Ядро процесора	PowerPC e500
Співпроцесори/DSP	Обробка сигналів;SPE, Безпека;SEC
Базовий номер продукту	MPC85

Блок-схема пристрою MPC8548EVUAUJ

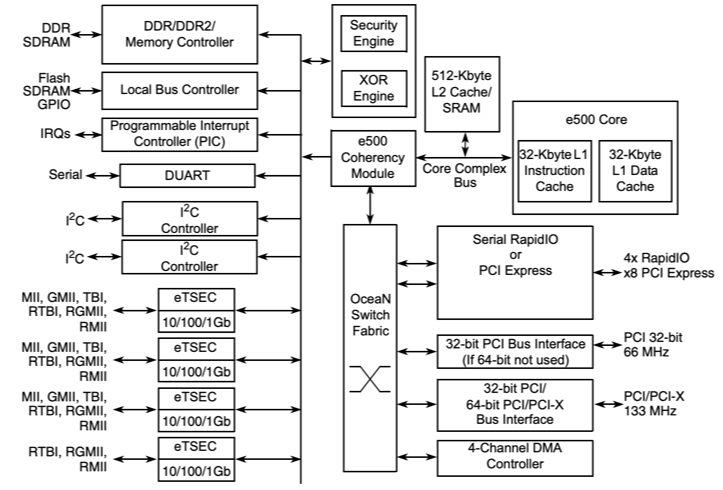

Інтегрована навколо ядра PowerPC e500, архітектура поєднує в собі 32 Кбайт інструкцій L1 і 32 Кбайт кешу даних L1 з 512 Кбайт кешу L2, підключеного через базову комплексну шину.Контролер пам’яті DDR і DDR2 взаємодіє із зовнішньою пам’яттю SDRAM, тоді як контролер локальної шини підтримує з’єднання флеш-пам’яті, SRAM і GPIO.Чотири покращених трьохшвидкісних контролера Ethernet забезпечують роботу зі швидкістю 10, 100 і 1000 Мбіт/с через стандартні інтерфейси MII і RGMII.Високошвидкісне підключення забезпечується Serial RapidIO або PCI Express, а також 32-розрядними і 64-розрядними інтерфейсами PCI X.Механізм безпеки з криптографічним прискоренням і генерацією випадкових чисел працює разом із механізмом XOR і чотириканальним контролером DMA.Внутрішнім переміщенням даних між підсистемами керує коммутаційна структура Ocean, яка об’єднує обробку, пам’ять, мережу та периферійні інтерфейси в одній системі на мікросхемі.

Перевищення межі недобору MPC8548EVUAUJ

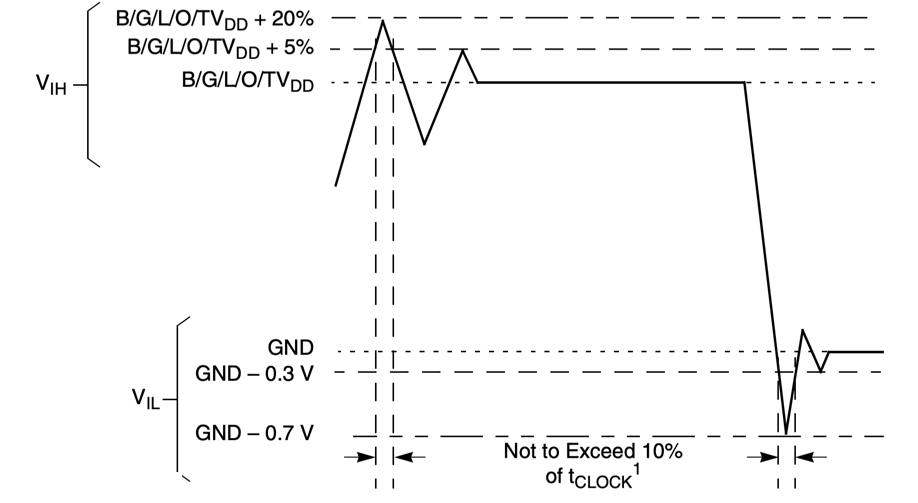

Обмеження форми сигналу напруги визначають допустимі рівні перевищення та недорозвинення на інтерфейсах пристрою відносно відповідних рейок живлення.Вхідні порогові значення високого рівня відносяться до B G L O TVDD, з дозволеним тимчасовим перевищенням до TVDD плюс 20 відсотків і TVDD плюс 5 відсотків, як показано пунктирними лініями.Обмеження низького рівня прив’язані до землі, показуючи межі недосконалості до мінус 0,3 В і мінус 0,7 В. Перехідні відхилення за межі діапазону сталого стану обмежені тривалістю, що не перевищує 10 відсотків застосовного періоду тактової частоти, з опорною частотою, визначеною для типу інтерфейсу, наприклад DDR, PCI, I2C, JTAG або Ethernet.Діаграма встановлює межі електричного напруження для забезпечення цілісності сигналу та відповідності умовам роботи інтерфейсу.

Тестове навантаження AC MPC8548EVUAUJ

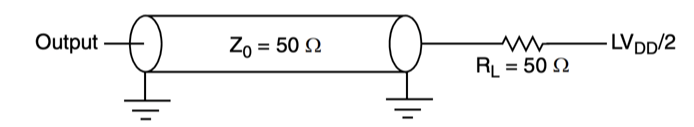

Вихідна тестова конфігурація визначає середовище з контрольованим імпедансом для характеристики змінного струму інтерфейсу eTSEC.Вихідний вузол керує лінією передачі, змодельованою з характеристичним опором 50 Ом, закінченим резистором навантаження 50 Ом, підключеним до LVDD, поділеного на два.Заземлення показано на обох кінцях шляху передачі, щоб представити збалансовану установку вимірювання.Ця схема встановлює визначені умови навантаження та зміщення для оцінки синхронізації сигналу та поведінки напруги за стандартизованих умов випробування змінним струмом.

Застосування MPC8548EVUAUJ

Мережеві маршрутизатори корпоративного та операторського класу

MPC8548EVUAUJ використовується в корпоративних і операторських маршрутизаторах, які обробляють безперервний пакетний трафік через кілька мережевих портів.Його ядро ​​PowerPC e500 обробляє таблиці маршрутизації, рішення про переадресацію та стеки протоколів у реальному часі.Інтегровані чотири інтерфейси Gigabit Ethernet дозволяють пряме підключення до кількох мережевих каналів, зменшуючи кількість зовнішніх компонентів на платі.Завдяки вбудованому контролю пам’яті та апаратній підтримці безпеки процесор підтримує стабільну пропускну здатність, одночасно керуючи зашифрованими потоками даних у локальних і глобальних мережах.

Мережеві комутатори та багатопортові шлюзи

У керованих комутаторах і мережевих шлюзах пристрій координує потік даних між підключеними системами.Він керує перевіркою кадрів, буферизацією та розподілом трафіку, зберігаючи стабільний зв’язок між портами.Вбудовані інтерфейси PCI та RapidIO підтримують розширення та високошвидкісне з’єднання в модульних системах.Така установка дозволяє компактним комутаційним платформам керувати структурованим обміном даними, не покладаючись на кілька дискретних контролерів.

Обладнання телекомунікаційної інфраструктури

Телекомунікаційні платформи, такі як пристрої доступу та системи передачі, використовують MPC8548EVUAUJ для централізованого контролю та керування даними.Процесор підтримує стабільний рух даних між комунікаційними інтерфейсами, одночасно контролюючи системні завдання та функції моніторингу.Його визначений діапазон робочих температур підтримує використання в обладнанні, яке безперервно працює в контрольованих мережевих об’єктах.

Захищені мережеві та VPN пристрої

Захищені шлюзи та пристрої VPN покладаються на процесор для керування зашифрованим трафіком і сеансом.Вбудований механізм безпеки виконує шифрування та дешифрування безпосередньо на чіпі, підтримуючи захищені канали зв’язку.Це забезпечує безпечні віддалені з’єднання та обмін даними без необхідності використання додаткових процесорів безпеки, допомагаючи підтримувати компактну архітектуру системи.

Промислові вбудовані системи управління

Промислові блоки керування використовують MPC8548EVUAUJ для контролю підключених до мережі пристроїв і координації зв’язку між підсистемами.Він керує збором даних, звітами про стан і контрольними сигналами в рамках структурованих платформ автоматизації.Процесор підтримує надійну роботу під час тривалих циклів роботи, що робить його придатним для вбудованих систем, які працюють протягом дня.

Високопродуктивні вбудовані обчислювальні платформи

Вбудовані комп’ютерні плати використовують цей процесор для запуску операційних систем і служб зв’язку в одному інтегрованому пристрої.Він керує доступом до пам'яті, периферійним керуванням і обробкою даних у системах, які потребують сталої продуктивності.Інтегровані інтерфейси спрощують дизайн плати, одночасно підтримуючи масштабовані обчислювальні модулі.

Системи безпечного зв'язку

Захищене комунікаційне обладнання інтегрує MPC8548EVUAUJ для керування контрольованим обміном даними в дротових мережах.Процесор підтримує захищену обробку повідомлень, безпечні ключові операції та нагляд за протоколом.Комбіновані функції обробки, мереж і безпеки дозволяють структурувати комунікаційні платформи, орієнтовані на захищену передачу даних.

Габаритні розміри MPC8548EVUAUJ

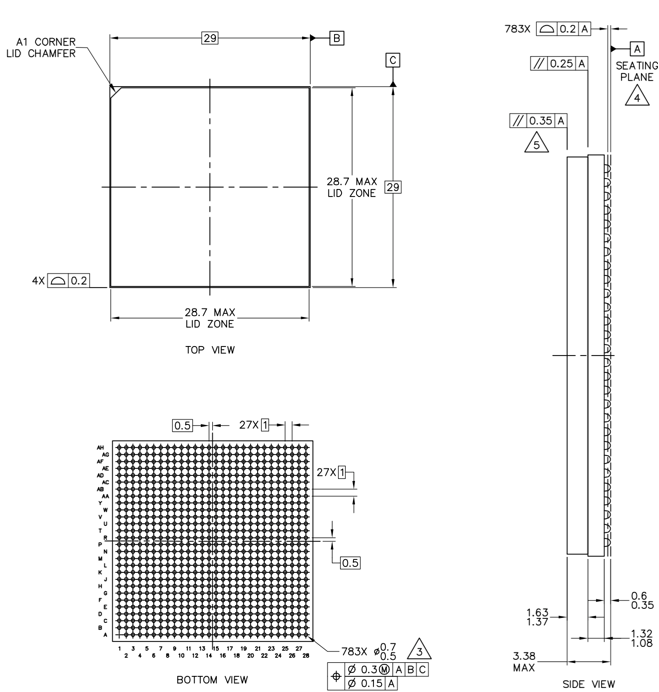

Контурні креслення упаковки визначають механічні розміри та компонування кулі для версії 783 свинцю FC CBGA та FC PBGA з повною кришкою.Вид зверху вказує максимальні розміри зони кришки 28,7 на 28,7 мм і ідентифікує кутову фаску A1 для орієнтації.У нижньому вигляді представлено масив 27 на 27 кульок із 783 кульками припою з кроком 0,8 мм, включаючи позначені координати рядків і стовпців для ідентифікації контактів.Вид збоку містить обмеження загальної висоти до 3,38 мм і опорні площини сидіння, а також допуски на компланарність і контроль профілю.Виноски розмірів і геометричні допуски встановлюють фізичні обмеження для конструкції друкованої плати та вирівнювання складання.

MPC8548EVUAUJ Переваги та недоліки

Переваги

• Працює на частоті до 1,333 ГГц, підтримуючи постійну обробку даних у мережевих системах

• Інтегрує чотири інтерфейси Gigabit Ethernet, зменшуючи потребу у зовнішніх мережевих контролерах

• Включає криптографічне прискорення на мікросхемі та генератор випадкових чисел для безпечної обробки даних

• Підтримує пам'ять DDR, DDR2 і SDRAM, що забезпечує гнучкий вибір пам'яті

• Забезпечує інтерфейси RapidIO та PCI для структурованого розширення системи

• Розрахований на роботу від 0 C до 105 C, підходить для контрольованих промислових середовищ

• Високий рівень інтеграції зменшує загальну кількість компонентів і спрощує компонування плати

Недоліки

• Одноядерний дизайн може обмежувати продуктивність у сильно паралельних програмних середовищах

• Не включає підтримку вбудованої графіки

• Відсутність вбудованих інтерфейсів SATA та USB

• 783-контактний корпус FCBGA потребує точної компонування друкованої плати та контрольованого складання

• Архітектура PowerPC може запропонувати вужчу підтримку програмного забезпечення порівняно з новими сімействами процесорів

• Планування життєвого циклу слід переглянути під час розробки довгострокових проектів системи

MPC8548EVUAUJ Альтернативи

Номер деталі	Виробник	Ключові характеристики	Випадок використання/Примітки
MPC8548EVTAUJD	NXP USA Inc.	Ядро процесора PowerPC e500 із тактовою частотою до 1,33 ГГц із вбудованим контролером пам’яті DDR і кількома інтерфейсами Gigabit Ethernet.Призначений для високої пропускної здатності даних і обробки в мережі.	Використовується в корпоративному мережевому обладнанні, телекомунікаційній інфраструктурі та вбудованих системах, які потребують високої продуктивності зв’язку.
MPC8548EVTAUJC557	Freescale Semiconductor	Високопродуктивний процесор PowerPC з підтримкою пам'яті DDR/DDR2 і розширеними інтерфейсами зв'язку.Підтримує промисловий діапазон температур від −40 °C до 85 °C.	Підходить для промислових мереж, контролерів автоматизації та комунікаційних шлюзів, що працюють у середовищах з підвищеною температурою.
MPC8548EVTAUJC	NXP USA Inc.	Ядро PowerPC e500 з вбудованим контролером пам'яті та високошвидкісними інтерфейсами зв'язку.Розроблений для стабільної роботи в діапазоні від 0 °C до 70 °C.	Зазвичай використовується в комерційних мережевих пристроях, системах маршрутизації даних і вбудованих обчислювальних платформах.
MPC8548EVUAQG	NXP USA Inc.	Процесор на базі PowerPC із вбудованою підтримкою Ethernet і пам’яті, оптимізований для завдань вбудованого зв’язку.Промислова температурна здатність.	Ідеально підходить для промислових шлюзів, мережевих процесорів і високонадійного комунікаційного обладнання.
