Пакет XC3042-100PC84C PLCC84, логічні блоки та продуктивність

XC3042-100PC84C — це класичний програмований логічний пристрій із добре відомого сімейства XC3000.Це дає вам гнучкий спосіб обробки цифрової логіки, не покладаючись на мікросхеми з фіксованими функціями.Маючи близько 3000 придатних для використання вентилів і роботу 5 В, він ідеально підходить для старих плат і довготривалих систем.Ви можете перепрограмувати його, завантажуючи конфігураційні дані під час увімкнення, що значно полегшує оновлення.Його 84-контактний корпус PLCC зберігає компактність компонування плати, водночас пропонуючи багато з’єднань введення/виведення.Від промислових машин до ретро-обчислювальних проектів, цей пристрій продовжує підтримувати надійне апаратне забезпечення.Тут ви отримаєте чітке уявлення про його функції, структуру та використання в реальному світі.

Каталог

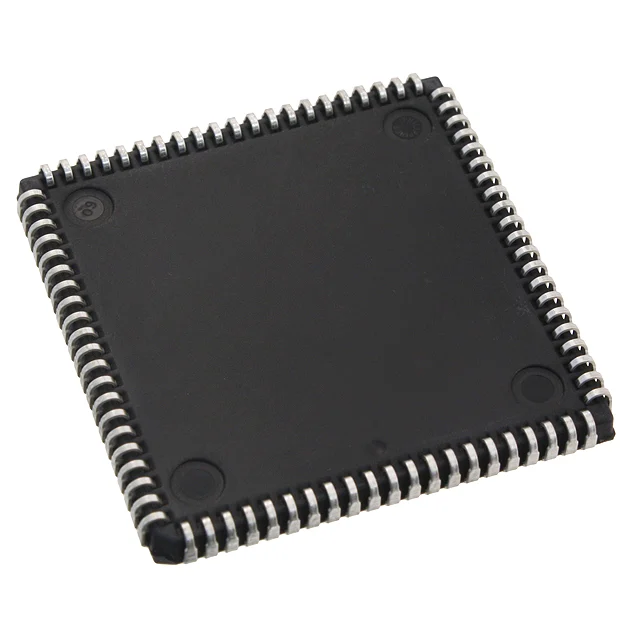

Огляд XC3042-100PC84C

The XC3042-100PC84C це програмована вентильна матриця на основі CMOS SRAM, розроблена для реалізації конфігурованої цифрової логіки.Він належить до сімейства XC3000 і поставляється в 84-контактному корпусі PLCC.Пристрій працює від джерела живлення 5 вольт і потребує конфігураційних даних під час увімкнення, щоб визначити свої логічні функції.Його внутрішня структура підтримує програмовані логічні блоки та гнучкі вхідні та вихідні з’єднання для завдань керування, інтерфейсу та обробки даних.Цей компонент зазвичай використовується у вбудованих системах, промисловому обладнанні та застарілих цифрових платформах, які вимагають адаптивної апаратної логіки.Шукаєте XC3042-100PC84C Зв’яжіться з нами, щоб перевірити поточні запаси, час виконання та ціни.

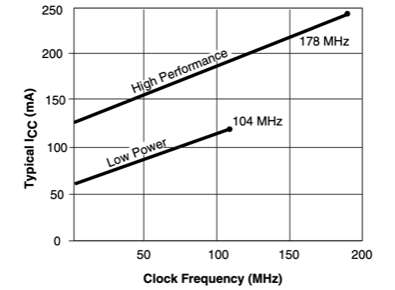

Типова залежність Icc від частоти для XC3042-100PC84C

Графік відкладає типовий струм живлення на вертикальній осі в міліамперах проти тактової частоти на горизонтальній осі в мегагерцах, показуючи збільшення струму з робочою частотою.Ідентифіковано два режими роботи, позначені Low Power і High Performance, кожен з яких представлений висхідною лінією.Режим низької потужності досягає приблизно 104 МГц при струмі близько 120 мА, тоді як режим високої продуктивності розширюється приблизно до 178 МГц із струмом, що наближається до 240 мА.Лінійний тренд на обох кривих вказує на пропорційне зростання динамічного споживання струму зі збільшенням частоти комутації, що відображає частотно-залежні характеристики потужності пристрою.

Модель XC3042-100PC84C CAD

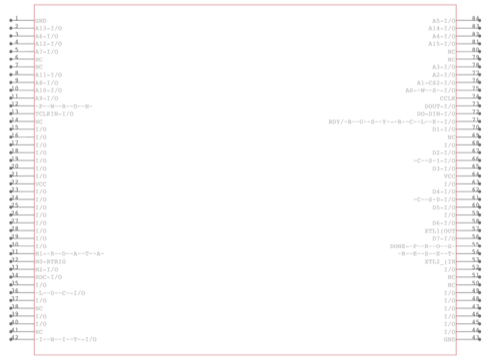

XC3042-100PC84C Символ

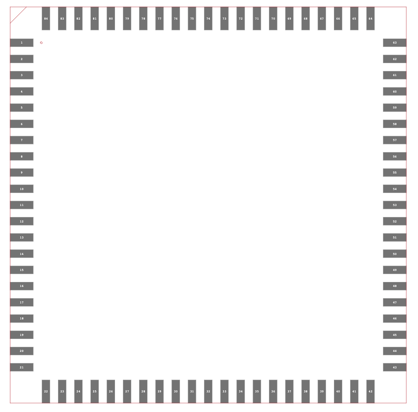

XC3042-100PC84C Площа

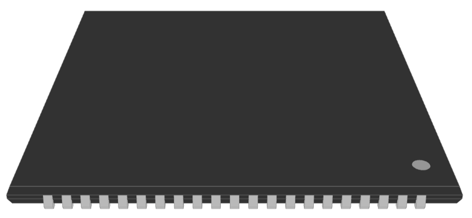

3D модель XC3042-100PC84C

Особливості XC3042-100PC84C

Корисна ємність логічного вентиля

XC3042-100PC84C забезпечує приблизно 3000 придатних логічних вентилів для реалізації цифрових схем.Ця здатність підтримує логіку керування, маршрутизацію даних, кінцеві автомати та арифметичні операції в одному програмованому пристрої.Завдяки об’єднанню кількох логічних функцій в один компонент, він зменшує потребу в окремих мікросхемах із фіксованою логікою та підтримує компактне розташування плат.

Настроювана структура логічного блоку

Пристрій містить 144 конфігурованих логічних блоки, які утворюють ядро його програмованої архітектури.Кожен блок може бути організований для виконання комбінаційних і послідовних логічних функцій.Ця структура дозволяє розробникам визначати індивідуальну поведінку апаратного забезпечення на основі вимог програми, зберігаючи передбачувану цифрову роботу.

Ресурси введення та виведення користувача

XC3042-100PC84C містить 74 доступні для користувача вхідні та вихідні контакти.Ці контакти забезпечують пряме підключення до зовнішньої пам’яті, процесорів, ліній керування та комунікаційних інтерфейсів.Доступна кількість вводу-виводу підтримує гнучку системну інтеграцію у вбудовані та застарілі платформи.

Вбудована пам'ять на мікросхемі

Внутрішня структура пристрою містить 30784 біта оперативної пам’яті.Цю пам'ять можна використовувати для тимчасового зберігання даних, буферизації та функцій, пов'язаних з логікою.Наявність вбудованої оперативної пам’яті зменшує залежність від зовнішньої пам’яті для помірних потреб у сховищі.

Стандартний робочий діапазон 5 В

XC3042-100PC84C працює в діапазоні напруг живлення від 4,75 В до 5,25 В.Цей діапазон узгоджується зі стандартними 5-вольтовими цифровими системами та підтримує сумісність із схемами на основі TTL та CMOS, які зазвичай використовуються у встановлених конструкціях.

Комерційний діапазон температур

Зазначений діапазон робочих температур становить від 0 градусів Цельсія до 85 градусів Цельсія.Це робить пристрій придатним для контрольованих закритих комерційних і промислових середовищ, де підтримуються стабільні температурні умови.

84-контактний формат пакета PLCC

Пристрій поставляється в 84-контактному корпусі Plastic Leaded Chip Carrier з J-проводами.Цей формат поверхневого кріплення підтримує надійне кріплення плати та ефективне використання простору на друкованій платі в макетах середньої щільності.

Перепрограмована архітектура на основі SRAM

XC3042-100PC84C використовує систему конфігурації на основі SRAM.Його логічна конфігурація завантажується під час увімкнення із зовнішнього джерела, що дозволяє перепрограмувати пристрій, коли потрібні оновлення конструкції.Це забезпечує гнучкість дизайну без заміни обладнання.

Сумісність із сімейством XC3000

Пристрій відповідає архітектурі сімейства XC3000 FPGA.Він підтримує встановлені методи конфігурації та підходи до проектування, що використовуються в цій серії продуктів, забезпечуючи послідовну інтеграцію з пов’язаними пристроями.

Клас швидкості -100 Класифікація часу

Оцінка швидкості -100 визначає категорію продуктивності пристрою.Він вказує на характеристики комутації та поширення в сімействі XC3000, підтримуючи стабільну та передбачувану поведінку цифрового сигналу в практичних застосуваннях.

Технічні характеристики XC3042-100PC84C

Атрибут продукту	Значення атрибута
Виробник	AMD Xilinx
Напруга - живлення	4,75 В ~ 5,25 В
Загальна кількість біт оперативної пам’яті	30784
Пакет пристроїв постачальника	84-PLCC (29,31x29,31)
Серія	XC3000
Пакет / футляр	84-LCC (J-Lead)
Пакет	Піднос
Робоча температура	0°C ~ 85°C (ТДж)
Кількість LAB/CLB	144
Кількість входів/виходів	74
Кількість воріт	3000
Тип монтажу	Поверхневий монтаж
Базовий номер продукту	XC3042
Статус RoHs	Не відповідає RoHS
Рівень чутливості до вологи (MSL)	3 (168 годин)
Статус REACH	REACH Не впливає
ECCN	EAR99
ХЦУС	8542.39.0001

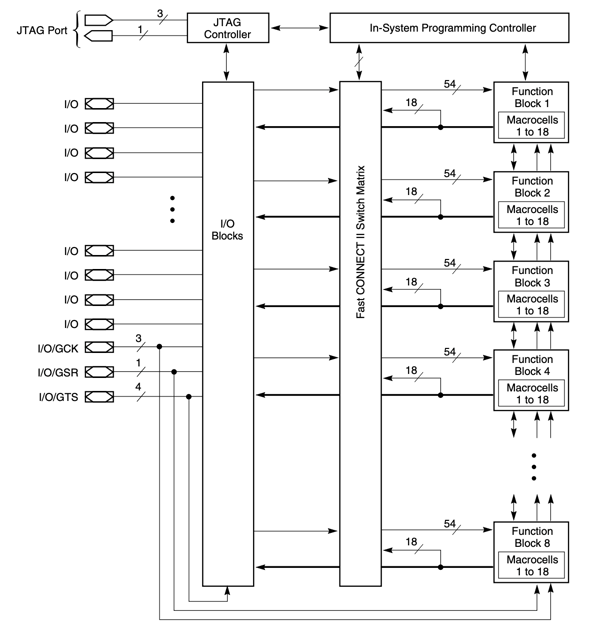

Архітектура XC3042-100PC84C

Структурований навколо восьми функціональних блоків, кожен з яких містить 18 макроелементів, пристрій підключає програмовані логічні ресурси через центральну матрицю комутаторів FastCONNECT II, яка керує внутрішньою маршрутизацією сигналу.Кожен функціональний блок взаємодіє з матрицею за допомогою 54 вхідних ліній і 18 вихідних шляхів, підтримуючи передбачувані затримки між з’єднаннями, типові для структур CPLD.Блоки вводу/виводу, розташовані вздовж лівої сторони, забезпечують підключення до зовнішніх контактів і інтегрують глобальні керуючі сигнали, помічені I O GCK, I O GSR і I O GTS для синхронізації, скидання налаштувань і розподілу трьох станів.Контролер JTAG і контролер системного програмування з’являються вгорі, що вказує на відповідність граничному скануванню та можливість перепрограмування конфігурації.Шляхи сигналів, виділені жирним шрифтом, показують прямі з’єднання від виходів функціональних блоків до блоків вводу-виводу, зменшуючи етапи маршрутизації для вибраних виходів.

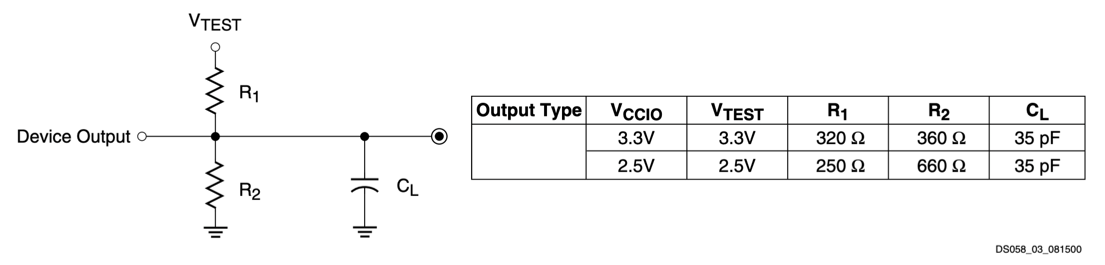

Схема навантаження змінного струму XC95144XL

Конфігурація тестового навантаження підключає вихід пристрою до резистивного дільника, утвореного R1, прив’язаним до VTEST, і R2, прив’язаним до землі, з ємнісним навантаженням CL, підключеним від вихідного вузла до землі.Схема моделює вихідні умови перемикання для вимірювання синхронізації змінного струму шляхом визначення контрольованого резистивного та ємнісного навантаження.У таблиці вказані значення для двох робочих рівнів: VCCIO та VTEST встановлені на 3,3 В, використовуючи R1 320 Ом і R2 360 Ом, або 2,5 В, використовуючи R1 250 Ом і R2 660 Ом, тоді як CL залишається 35 пФ в обох випадках.Ця конфігурація встановлює стандартизовані параметри навантаження для оцінки характеристик наростання та спаду вихідного сигналу за певних умов напруги.

Застосування XC3042-100PC84C

Обслуговування застарілої вбудованої системи

XC3042-100PC84C широко використовується для обслуговування вбудованих систем, розроблених під час раннього впровадження програмованої логіки.Багато плат керування у виробничому обладнанні, контрольно-вимірювальних приладах і комунікаційному обладнанні були розроблені на базі архітектури XC3000.Коли ці системи вимагають ремонту, пристрій дозволяє відновити оригінальну програмовану логіку без модифікації друкованої плати.Це допомагає зберегти поведінку системи, співвідношення часу та сумісність сигналу.

Промислові системи управління на базі архітектури XC3000

У промислових платформах керування, побудованих з пристроями серії XC3000, XC3042-100PC84C керує послідовністю, маршрутизацією сигналу та координацією інтерфейсу між датчиками та виконавчими механізмами.Його робочий діапазон 5 вольт відповідає логічним рівням, що використовуються в старих системах автоматизації.Пристрій може керувати синхронізацією, керувати трактом даних і замінювати дискретну логіку в програмованому апаратному забезпеченні, забезпечуючи стабільну роботу в тривалих виробничих середовищах.

Ретро-обчислювальні роботи та проекти відновлення обладнання

XC3042-100PC84C використовується в ретро-обчислювальних проектах, спрямованих на збереження або відтворення ранніх програмованих логічних конструкцій.Він дозволяє відновлювати карти розширення, плати розвитку та інтерфейсні модулі, спочатку створені з пристроями XC3042.Підтримуючи ту саму структуру конфігурації та розташування контактів, це допомагає підтримувати автентичну поведінку апаратного забезпечення, дозволяючи перепрограмувати, коли файли дизайну доступні.

Освітнє дослідження ранньої архітектури FPGA

Пристрій служить навчальною платформою для розуміння структур FPGA першого покоління на основі SRAM.Студенти можуть вивчати конфігуровані логічні блоки, ресурси внутрішньої пам'яті та зовнішні методи конфігурації в реальному апаратному пристрої.Робота з цією архітектурою дає практичне розуміння того, як були організовані ранні програмовані логічні системи та як цифрові функції відображалися в апаратному забезпеченні.

Пряма заміна в існуючих інсталяціях XC3042

XC3042-100PC84C функціонує як заміна для систем, які вже використовують компоненти серії XC3042.Він підтримує той самий формат упаковки, діапазон напруги та архітектурну структуру, що дозволяє ремонтувати або оновлювати застаріле обладнання.Цей підхід подовжує термін служби застарілих систем без необхідності перепроектування чи переходу на нові програмовані платформи.

Маркування частини пристрою XC3042-100PC84C

Ілюстрація упаковки представляє вигляд зверху пристрою TQ144 із позначеними полями маркування деталей, які визначають інформацію для замовлення.Тип пристрою відображається як XC95xxxXL, що вказує на позначення сімейства, тоді як код упаковки TQ144 ідентифікує 144-контактний тонкий чотирикутний плоский пакет.Ступінь швидкості позначається як 7C, де числове значення позначає продуктивність часу, а літера вказує на комерційний діапазон робочих температур.Окрема горизонтальна лінія показана як не пов’язана з номером деталі пристрою, що відрізняє відстежуваність або інформацію про партію від ідентифікаторів замовлення.Розташування контакту 1 позначено круглим індикатором в одному куті, щоб визначити орієнтацію упаковки.

Переваги та недоліки XC3042-100PC84C

Переваги

• Структура на основі SRAM дозволяє перепрограмувати логіку, коли потрібні зміни в конструкції

• Встановлена архітектура XC3000 підтримує стабільну роботу в довгострокових застарілих системах

• Діапазон живлення 5 вольт відповідає старішим рівням логіки TTL і CMOS

• Помірна кількість затворів підходить для малих і середніх завдань цифрового керування

• Зазвичай інтегрований у попередні вбудовані та промислові платформи

• 84-контактний корпус PLCC підтримує компактні схеми поверхневого монтажу

Недоліки

• Робота на 5 вольт не відповідає сучасним цифровим системам низької напруги

• Логічна ємність обмежена порівняно з пристроями FPGA поточного покоління

• Споживана потужність вища, ніж нові сімейства програмованої логіки низької напруги

• Відсутність вбудованих помножувачів і виділених ресурсів обробки сигналів

• Не містить розширеного керування годинником або функцій високошвидкісного інтерфейсу

• Сумісність засобів розробки обмежена в сучасних середовищах розробки FPGA

XC3042-100PC84C Альтернативи

Номер деталі	Виробник	Ключові характеристики	Випадок використання/Примітки
XC3042-100PQ100C	AMD	FPGA сімейства XC3000 із приблизно 3000 системними вентилями та 144 настроюваними логічними блоками.Працює від джерела живлення 5 В і підтримує упаковку для поверхневого монтажу.	Використовується в застарілих програмованих логічних конструкціях, керуванні інтерфейсом і цифрових додатках середньої щільності.
XC3042-125PQ100C	AMD	Подібний пристрій XC3042 з альтернативною швидкістю.Забезпечує настроювані логічні ресурси та гнучкий ввід/вивід у пакеті PQFP.	Підходить для цифрових схем керування та зв’язку, де вимоги до синхронізації є помірними.
XC3030L-8VQ64C	AMD	Малопотужна ПЛІС із серії XC3000L з настроюваними логічними блоками та компактним корпусом.Розроблено для зниження енергоспоживання.	Підходить для енергочутливих вбудованих систем і споживчих електронних виробів.
XC3030L-8VQ64I	AMD	Малопотужна FPGA промислового класу з розширеним температурним діапазоном і гнучкими програмованими логічними ресурсами.	Використовується в промислових системах керування та вбудованих системах, які вимагають надійної роботи в суворіших середовищах.

Про AMD Xilinx

AMD Xilinx працює як підрозділ адаптивних і вбудованих обчислень Advanced Micro Devices, Inc. Організація веде свій початок від Xilinx, Inc., заснованої в 1984 році в Каліфорнії, де вона представила програмовані логічні пристрої, які можна було налаштувати після виробництва.З роками компанія розширилася до програмованих платформ, які використовуються в комунікаційній інфраструктурі, промисловій автоматизації, аерокосмічних системах, автомобільній електроніці та прискоренні центрів обробки даних.Його портфоліо включає програмовані логічні пристрої, адаптивні системи на платформах чіпів, програмне забезпечення для розробки та інструменти проектування, які підтримують налаштування апаратного рівня.Після придбання компанією AMD у 2022 році її технології стали частиною ширшого портфоліо напівпровідників, що поєднує програмовану логіку з високопродуктивними рішеннями для обробки.

Висновок

XC3042-100PC84C дає вам практичний спосіб керувати програмованою логікою в цифрових системах 5 В.Завдяки структурі на основі SRAM ви можете перезавантажувати та оновлювати конфігурацію, коли це необхідно.Він пропонує надійне поєднання логічної ємності, внутрішньої оперативної пам’яті та гнучких з’єднань введення/виведення.Пакет PLCC84 дозволяє легко інтегрувати його в багато макетів плати.Якщо ви обслуговуєте старе обладнання чи працюєте над реставраційними проектами, цей пристрій допоможе вам підтримувати безперебійну роботу оригінального обладнання.Він залишається надійним вибором, коли сумісність і гнучкість мають значення.
