XC4VLX100-10FFG1148C FPGA: Особливості, технічні характеристики, програми та посібник з програмування

Якщо ви працюєте зі складними цифровими конструкціями, XC4VLX100-10FFG1148C надає вам необхідну потужність та гнучкість.Цей FPGA пакує високу логічну ємність, вбудовану пам'ять та велику кількість штифтів вводу/виводу, що робить її ідеальною для вимогливих додатків.У цьому посібнику ви дізнаєтесь про його функції, продуктивність, параметри часу, програми, кроки програмування, плюси та мінуси, деталі упаковки та фон виробника.

Каталог

Що таке XC4VLX100-10FFG1148C?

З XC4VLX100-10FFG1148C є високоефективним FPGA від Xilinx (тепер AMD), що належить до сімейства Virtex-4 LX, яка була побудована на мідному процесі 90 нм.Цей пристрій розроблений для складних цифрових логічних реалізацій і є частиною серії LX, яка підкреслює логічні та ресурси пам'яті без швидкісних серійних приймачів.Ідентифікований за його пакетом FCBGA в 1148 м'ячах та комерційним рейтингом температури, він є одним із варіантів більш високої ємності в лінійці LX.

Шукаєте xc4vlx100-10ffg1148c?Зверніться до нас, щоб перевірити поточні акції, час виконання та ціни.

XC4VLX100-10FFG1148C Функції

• Висока логічна здатність

XC4VLX100-10FFG1148C забезпечує 110 592 логічних комірок, що дозволяє впровадити складні цифрові конструкції на одному пристрої.Ця велика логічна ємність робить її придатною для функцій обробки та контролю високої щільності.

• Вбудована та розподілена пам'ять

Він інтегрується приблизно в 4,22 мб.Ця архітектура пам'яті підтримує ефективне зберігання даних, буферизацію та обробку мікросхеми без необхідності великої зовнішньої пам'яті.

• Великі ресурси вводу/виводу

Пристрій пропонує шпильки вводу/виводу 768, що надає гнучкість взаємозв'язку з різними зовнішніми компонентами та системами.Ці введення/ОС підтримують широкий спектр стандартів через функцію Selectio ™, що покращує підключення рівня плати.

• Високопродуктивне ядро

Працюючи при 1,2 -В ядрі напруги, FPGA підтримує внутрішній залучення до приблизно 500 МГц, забезпечуючи швидкі показники логіки.Це забезпечує надійну роботу в вимогливих високошвидкісних додатках.

• Комерційний діапазон температури

Оцінений на 0 ° C до +85 ° C, пристрій призначений для комерційного середовища.Він підтримує стабільні показники в типових умовах експлуатації для промислових та вбудованих систем.

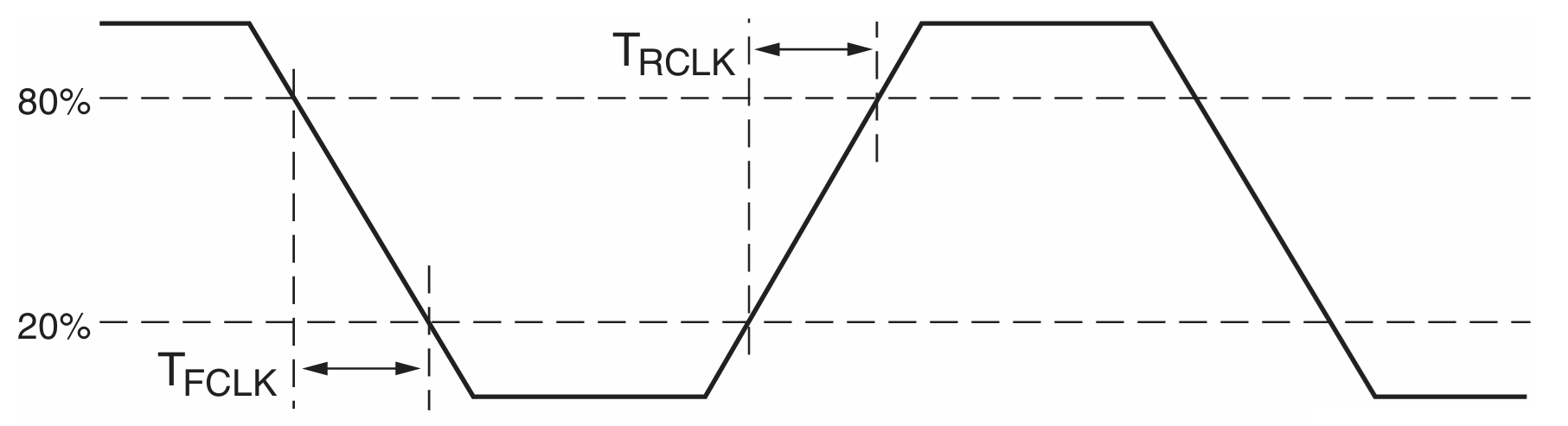

Параметри часу довідкового годинника

На діаграмі показано вимірювання часу зростання та осені для XC4VLX100-10FFG1148C, зосереджуючись на t_RCLK (час підйому) і t_FCLK (час падіння) між рівнем напруги 20% до 80% сигналу годинника.Це ілюструє, наскільки швидко переходять годинник від низького до високого та високого до низького, що чудово підходить для підтримки цілісності часу та надійної роботи FPGA.Точний контроль цих країв забезпечує точну синхронізацію внутрішньої логіки та зовнішніх інтерфейсів.У XC4VLX100-10FFG1148C підтримання належного часу зростання та падіння є важливим для стабільної високошвидкісної продуктивності та мінімізації спотворення сигналу.

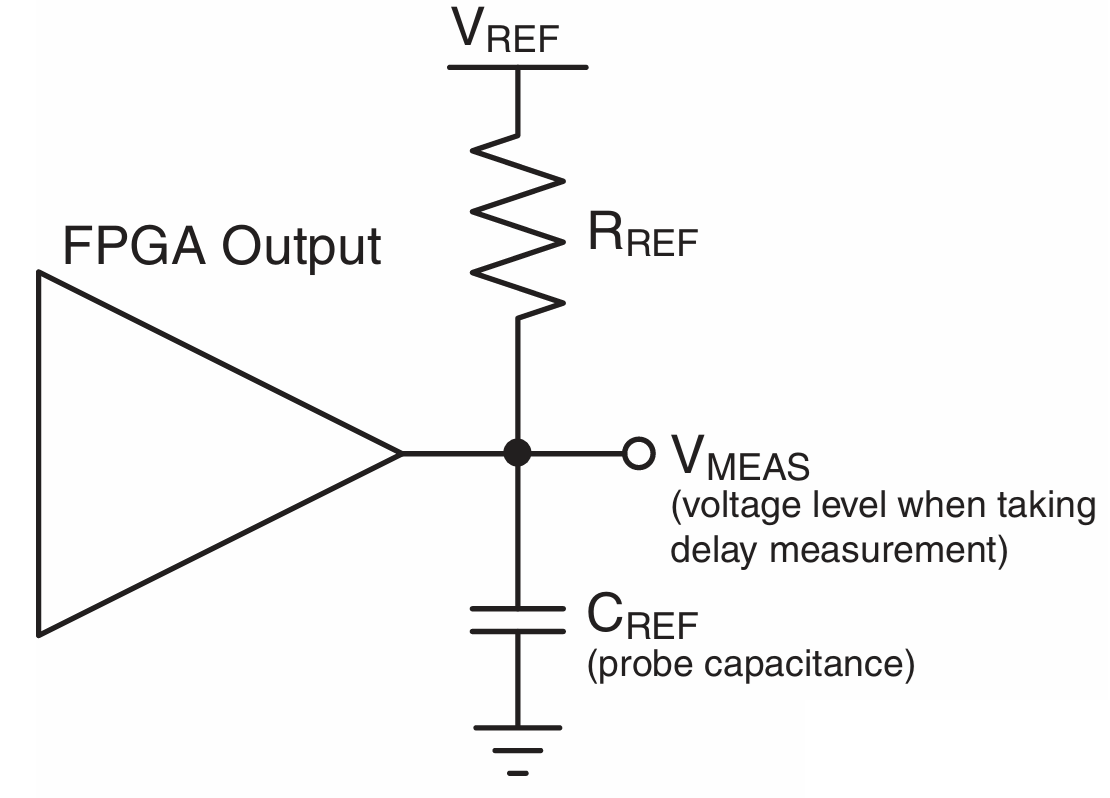

Узагальнене налаштування тесту

Діаграма ілюструє узагальнену установку тесту, що використовується для вимірювання затримок виходу та сигнальних характеристик XC4VLX100-10FFG1148C FPGA.Референтний резистор (r_Реф) і конденсатор (c_Реф) підключені до виходу FPGA, з V_{Вимірювання} Представляючи рівень напруги, при якому проводяться вимірювання термінів.Ця стандартизована установка забезпечує послідовне та точне вимірювання затримок переходу сигналу в різних тестових умовах.Для XC4VLX100-10FFG1148C це важливо для перевірки високошвидкісної продуктивності вводу-виводу та забезпечення пристрою відповідає специфікаціям часу в реальних додатках.

Характеристики XC4VLX100-10FFG1148C

Тип	Параметр
Виробник	AMD/XILINX
Серія	Virtex®-4 LX
Упаковка	Лоток
Статус частини	Активний
Кількість лабораторій/CLB	12288
Кількість логічних елементів/клітин	110592
Загальні шматочки оперативної пам’яті	4423680
Кількість вводу/виводу	768
Напруга - постачання	1,14 V ~ 1,26 V
Монтажний тип	Поверхневе кріплення
Робоча температура	0 ° C ~ 85 ° C (TJ)
Пакет / кейс	1148-BBGA, FCBGA
Пакет пристроїв постачальника	1148-FCPBGA (35 × 35)
Базовий номер товару	XC4VLX100

Xc4vlx100-10ffg1148c програми

1. Системи цифрової обробки сигналів (DSP)

XC4VLX100-10FFG1148C добре підходить для впровадження високоефективних алгоритмів DSP завдяки великій логічній ємності та вбудованій пам'яті.Ви можете створити спеціальні обробки трубопроводів, які обробляють інтенсивні обчислення вчасно.Це робить його ідеальним для таких додатків, як обробка зображень, радіолокаційні системи та вдосконалена фільтрація.

2. Вбудована система прискорення

Завдяки своїй гнучкій архітектурі пристрій широко використовується для прискорення вбудованих системних функцій, таких як обробка протоколів, управління автобусами та обладнання для обладнання.Переміщуючи завдання з програмного забезпечення до тканини FPGA, це покращує чутливість до системи.Це дозволяє оптимізувати продуктивність, зберігаючи гнучкість дизайну.

3. Комунікаційне та мережеве обладнання

Високі можливості вводу/виводу FPGA роблять його придатним для комунікаційної інфраструктури, включаючи комутатори, маршрутизатори та мости інтерфейсу.Він може керувати складними протоколами мережі та потоками даних з високою пропускною здатністю з низькою затримкою.Це робить його надійним вибором для систем мережевих та центрів обробки даних.

4. Високошвидкісне придбання та обробка даних

XC4VLX100-10FFG1148C перевершує додатки, які потребують швидкого захоплення та обробки даних, таких як приладобудування та наукове обладнання.Його вбудована пам'ять та логічні ресурси дозволяють швидко буферизацію та паралельну маніпуляцію з даними.Це забезпечує ефективне поводження з великими обсягами даних у середовищах.

Xc4vlx100-10ffg1148c подібні частини

Специфікація	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148i	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Виробник	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Сім'я	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Логічна здатність	110 592 клітини	110 592 клітини	110 592 клітини	110 592 клітини	110 592 клітини	110 592 клітини
Тип пакету	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Кількість	1148	1148	1148	1148	1513	1148
Швидкість	–10	–10	–11	–10	–10	–12
Температура	Комерційний (c)	Промисловий (i)	Комерційний (c)	Комерційний (c)	Комерційний (c)	Комерційний (c)
Основна напруга	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v
Діапазон робочої температури	0 ° C до +85 ° C	–40 ° C до +100 ° C	0 ° C до +85 ° C	0 ° C до +85 ° C	0 ° C до +85 ° C	0 ° C до +85 ° C
Різниця	Базова частина, стандартний PKG	Промислова температура підтримка	Більш висока швидкість	Не вистачає позначення "G"	Більший пакет, більше вводу/виводу	Найшвидший рівень швидкості послідовно

Xc4vlx100-10ffg1148c кроки програмування

Перш ніж програмувати XC4VLX100-10FFG1148C, вам потрібно забезпечити належне налаштування вашого середовища розробки та конфігурації.Пристрій підтримує кілька режимів конфігурації, тому вибір правильного раннього забезпечує плавний та успішний процес програмування.

1. Підсилюйте пристрій

Почніть із застосування живлення до FPGA за допомогою необхідних рейок напруги (VCCINT, VCCAUX та VCC_CONFIG).Ви повинні переконатися, що ці напруги досягають стабільних рівнів до початку будь -якої конфігурації.Правильне секвенування живлення - це добре, щоб уникнути помилок ініціалізації.

2. Виберіть режим конфігурації

Далі, FPGA відбирають свої шпильки для режиму на зростаючому краю init_b, щоб визначити, який метод конфігурації використовувати.Ви можете вибрати JTAG, Slave Serial, Master Serial або SelectMap, залежно від вашого налаштування.Переконайтесь, що шпильки для режиму встановлені правильно, оскільки вони контролюють, як буде завантажуватися Bitstream.

3. Ініціалізуйте пристрій

FPGA очищає свою пам’ять конфігурації та готується до завантаження біт -боку під час ініціалізації.На цьому етапі такі сигнали, як Init_B, GWE та GTS, використовуються для встановлення пристрою у відомий стан.Ви повинні переконатися, що всі сигнали ініціалізації поводяться, як очікувалося, перш ніж продовжувати.

4. Завантажте Bitstream

Використовуючи обраний інтерфейс, тепер ви передаєте Bitstream конфігурації у FPGA.Наприклад, якщо ви використовуєте JTAG, BitStream безперервно переміщується в пам'ять конфігурації пристрою.Для успішного програмування необхідний точний і повний передача біцтронів.

5. Запустіть процес конфігурації

Після того, як Bitstream буде повністю завантажений, FPGA виходить з режимом зсуву і починає послідовність запуску.Команда jstart або еквівалентний процес запускає пристрій для завершення конфігурації.Ви повинні дозволити FPGA завершити цей етап без перебоїв.

6. Повна конфігурація та введіть режим користувача

FPGA автоматично перевіряє цілісність Bitstream за допомогою CRC і, якщо це дійсне, стверджує готовий сигнал.Як тільки це станеться, логіка користувачів стає активною, а пристрій працює відповідно до вашого дизайну.У цей момент процес конфігурації завершений, а FPGA повністю функціональний.

7. Необов’язкова перевірка

Нарешті, ви можете виконати крок перечитування або перевірку, щоб переконатися, що конфігурація була успішною.Це можна зробити через JTAG або SelectMap, залежно від режиму, який ви використовували.Незважаючи на те, що необов'язково, систем дуже рекомендується підтвердити належне програмування.

Xc4vlx100-10ffg1148c переваги та недоліки

Переваги

• Зниження загального споживання електроенергії порівняно з багатьма 90 нм FPGA.

• Підтримується зрілою та стабільною екосистемою дизайну.

• Сильне співвідношення продуктивності до витрат для його покоління.

• Модульна архітектура ASMBL підвищує ефективність дизайну.

• Надійна, перевірена платформа для давно встановлених конструкцій.

Недоліки

• На основі застарілих технологій з обмеженою майбутньою підтримкою.

• Не вистачає швидкісних серійних приймачів, знайдених у нових сім'ях.

• Нижня масштабованість та гнучкість порівняно з сучасними FPGA.

• Потенційні проблеми пошуку через вік продукту.

• Потрібна ретельна потужність та термічне управління при високому використанні.

Xc4vlx100-10ffg1148c розміри упаковки

Параметр	Розміри
Тип пакету	FFG1148 (Flip-Chip Thine-Pitch BGA)
Куля	1,00 мм
Розмір тіла упаковки (L × W)	35,00 мм × 35,00 мм
Розмір тіла упаковки (L × W, дюйм)	1,378 в × 1,378 в
Загальна висота пакету (a)	3,40 мм (типово)
Загальна висота пакету (A, дюйм)	0,134 дюйма (типово)
Толерантність розміру тіла	± 0,20 мм
Кульовий масив	34 × 34 (1,00 мм сітка кроку)
Кількість	1148 м'ячів
Діаметр кулі (номінальний)	0,60 мм
Товщина підкладки (b)	~ 1,00 мм
Висота протистояння (A1)	0,40 мм (номінальний)
Тепловий слимик / розмір кришки металу	~ 32 мм квадрат (типова верхня металева площа)
Монтажний тип	Поверхневе кріплення

XC4VLX100-10FFG1148C Виробник

XC4VLX100-10FFG1148C виготовляється Xilinx, піонер у галузі програмованих логічних пристроїв.У 2022 році Xilinx став частиною AMD (Розширені мікропристрої), додатково зміцнюючи свої позиції у високоефективних обчислювальних та адаптивних технологіях.Це злиття поєднує досвід FPGA Xilinx з керівництвом AMD з обробки AMD, забезпечуючи надійну довгострокову підтримку та інновації для таких продуктів, як XC4VLX100-10FFG1148C.

Висновок

XC4VLX100-10FFG1148C виділяється за великою кількістю логічних комірок, гнучкою архітектурою пам'яті, широкими можливостями вводу/виводу та суцільною продуктивністю у своєму поколінні.Він підтримує високошвидкісну цілісність та надійну цілісність сигналу, що робить його добре підходить для вимогливих додатків у DSP, мережі та вбудованих системах.Незважаючи на те, що він пропонує перевірену стабільність та зрілу екосистему, вона відображає застарілі технології з деякими обмеженими та обмеженнями пошуку, що робить ретельне врахування важливим для сучасних конструкцій.
