Розуміння квадратних хвиль в електроніці

Квадратні форми хвиль є великою частиною того, як працюють електронні пристрої, особливо в системах, що стосуються цифрових сигналів.Ці форми хвиль мають просту форму, але дуже корисні, перемикаючись між високими та низькими рівнями в чистому, повторюваному малюнку.Ви знайдете їх у таких речах, як таймери, годинники, генератори звуку та системи управління.У цій статті ви дізнаєтесь, що таке квадратні, прямокутні та пульсові хвилі, як вони виглядають і звучать, і як вони використовуються в реальних схемах.Ви також побачите, як створюються квадратні хвилі за допомогою синусоїди та як їх генерувати за допомогою різних інструментів, таких як таймери, мікроконтролери та генератори сигналів.Незалежно від того, чи просто вам цікаво чи працюєте над проектом, цей посібник допоможе вам краще зрозуміти квадратні форми хвиль.Почнемо.

Каталог

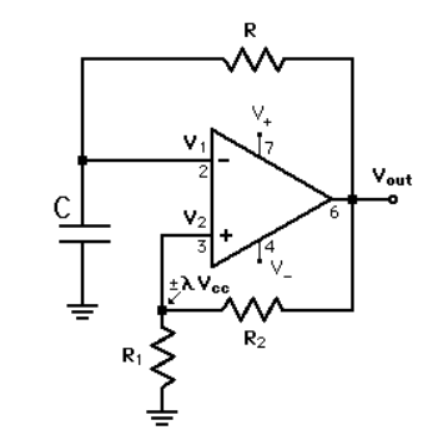

Малюнок 1. Генератор квадратних хвиль

Що таке квадратні, прямокутні та пульсові форми хвиль?

Квадратні, прямокутні та імпульсні хвилі є типами сигналів, які перемикаються між два Рівні - зазвичай висока і низька напруга.Ці форми хвиль багато використовуються в електроніці, особливо в цифрові схеми, де сигнали є або ввімкнено, або ввімкнено, як 1 та 0 у бінарних. квадратна форма хвилі є одним із найпоширеніших.Він перемикається Рівномірно між високими та низькими станами, витрачаючи однакову кількість часу в кожному.Це створює візерунок, який виглядає як ідеальні квадрати, коли їх бачили на графіку, саме тому його називають квадратною хвилею.

В ідеальному світі зміна між високою та низькою у квадратній формі хвилі була б миттєвою - сигнал переходить від одного стану до іншого без затримки.Але в реальному житті ця зміна займає невелику кількість часу.Ось чому Час підйому (як швидко він піднімається) та час падіння (як швидко він падає) часто розглядають уважно при аналізі цих форм хвиль.

Тепер, хоча термін "квадратна хвиля" іноді використовується для будь-якої дворівневої форми хвиль, є специфічна різниця.Якщо витрачається форма хвилі Більше часу високий, ніж низький - або навпаки - це називається прямокутна форма хвилі. Це все ще перемикається між двома державами, але Терміни не є рівними.Це може бути високо на короткий час і низький для більш тривалого, або навпаки.

Малюнок 2. Квадратна форма хвилі

Тоді є Пульсна форма хвилі.На відміну від квадратних або прямокутних форм хвиль, імпульси не завжди повторюються.Вони можуть траплятися раз або періодично, залежно від ситуації.Імпульс може виникнути, коли напруга потрапляє в певну точку або коли якась подія викликає її.Ці імпульси часто використовуються для надсилання даних або контрольних сигналів у схемах.

Ці форми хвиль можуть здатися базовими, але вони відіграють велику роль у тому, як електронні пристрої говорять, сигнали процесу та виконують завдання за лаштунками.

Як виглядає квадратна форма хвилі?

Квадратну форму хвилі легко розпізнати, як тільки ви її побачили.Він має дуже просту і різку форму - він стрибає прямо на високий рівень, тоді залишається там, тоді падає прямо до низького рівня, і повторює цю схему знову і знову.На графіку або екрану осцилографа він виглядає як рядок підключених квадратів або блоків, піднімаючись вгору і вниз у чистому регулярному ритмі.

Що робить квадратну форму хвилі справді «квадратною», це те, що вона витрачає Рівна кількість часу у високому стані, як і в низькому стані.Цей баланс - це те, що дає йому свою назву.Якби ви дивилися на це як на візерунок вимикачів світла, це було б як увімкнути світло протягом двох секунд, вимкнено дві секунди, знову дві секунди тощо.Що рівний термін називається a Коефіцієнт відзначення до простору 1: 1 - означає матч "ON" та "Off".

Хоча термін "квадратна хвиля" використовується досить вільно, в технічному плані, Якщо час, проведений у високих і низьких станах.Тоді це стає прямокутною формою хвилі.Але обидва все ще діляться тим самим дворівневим стилем вгору-вниз-різниця полягає в тому, як триває кожен рівень.Цей чистий шаблон комутації - це те, що робить квадратні форми хвиль настільки корисними в цифровій електроніці, оскільки вони чітко показують зміну від одного стану в інший.

Як звучить квадратна форма хвилі?

Якщо ви коли -небудь чули квадратну форму хвилі, ви помітите, що вона має різкий, гучний звук - набагато інтенсивніший, ніж гладка синусова хвиля.Ця суворість походить від форми самої хвилі.Оскільки квадратна хвиля має швидкі, раптові стрибки між високими та низькими рівнями, звук, який він видає, є більш різанням і менш гладким до вуха.

Малюнок 3. Звукове зображення квадратної форми хвилі

Квадратні хвилі сповнені того, що називаються гармоніка - Це додаткові частоти, розміщені на вершині основного тону.Саме це дає квадратним хвилям свого багатого, різкого персонажа.У музиці чи звуковому дизайні це робить їх корисними, коли ви хочете більш привернути увагу або унікальний тон.З цієї причини їх часто використовують у синтезаторах та електронних інструментах.Незважаючи на те, що синусова хвиля може звучати м'якою і чистою, квадратна хвиля виходить через сильнішу і агресивнішу, що може бути чудовим, коли ви хочете звук, який виділяється.

Важливі речі про квадратні форми хвиль

Квадратні форми хвиль багато використовуються в електроніці, особливо в цифрові схеми.Це схеми, де Сигнали або увімкнено, або вимкнено.Квадратна форма хвилі ідеально підходить тому, що вона чітко перемикається між двома рівнями: високий і низький.Це дозволяє легко читати та реагувати на сигнал.

У цифрових системах високий рівень зазвичай називається "1" а низький рівень називається "0". Ви також можете почути, як вони називаються як Високий і низький.Ці етикетки допомагають показати, коли сигнал активний або неактивний.Незалежно від того, чи працюєте ви з простими логічними чіпами або просунутими мікроконтролами, Квадратні форми хвиль часто є частиною процесу.Вони звикли Контрольних дій, надсилайте дані або зберігайте час У багатьох типах пристроїв.

Оскільки рівні напруги можуть незначно відрізнятися, більшість систем Визначте діапазон для того, що вважається високим або низьким.Це дозволяє пристроям працювати належним чином, навіть коли сигнал щоразу не є однаковим.Є кілька ключових частин квадратної форми хвилі, які ви повинні зрозуміти правильно використовувати його.

Часовий період

Часовий період говорить вам, скільки часу потрібно, щоб один повний цикл хвилі відбувався.Це включає перехід від низького до високого та назад до низького.Ви можете виміряти це від одного підйому краю до іншого, або від одного падаючого краю до іншого.Навіть якщо зростання або падіння не миттєво, інструменти вимірювання завжди використовують однакову тригерну точку, тому результати залишаються точними.Знання періоду часу допомагає зрозуміти, як швидко повторюється форма хвилі.

Частота

Частота показує, скільки разів форма хвилі повторюється за одну секунду.Він вимірюється в Герц (Гц).Якщо форма хвилі повторюється один раз на секунду, вона має частоту 1 Гц.Якщо він повторюється тисячу разів за секунду, це 1000 Гц або 1 кГц.Ви можете легко перемикатися між частотою та періодом часу за допомогою цієї простої формули:

Частота = 1 розділена на часовий період

Часовий період = 1 розділений на частоту

Амплітуда

Амплітуда - це висота напруги форми хвилі.Його можна виміряти знизу (низько) до верху (високий).В аналогових системах це може бути вказано як пікова або пікова напруга.Але в цифрових системах важливе значення - це сигнал читається як низький чи високий.

Наприклад, у старих системах TTL низький може означати напругу від 0 до 0,4 вольт.Високий може бути від 2 до 5 вольт.Сучасні системи можуть використовувати нижчі напруги, але загальна ідея залишається однаковою.Важливо те, що сигнал явно вписується в низький або високий діапазон, тому цифрові пристрої можуть сказати, що означає.

Після того, як ви ознайомтеся з часом, частотою та амплітудою, вам буде легше працювати з квадратними формами хвиль у реальних схемах.Ці прості форми хвиль можуть зробити багато, коли використовується правильним чином.

Як піднімаються і падають квадратні форми хвилі?

Квадратні форми хвиль відомі своїми різкими, чистими переходами між високими та низькими рівнями напруги.Але в реальному світі ці краї не справді миттєво.Кожна квадратна форма хвилі займає невелику кількість часу, щоб переміщатися від низького до високого (називається часом підйому) та від високого до низького (називається час осені).Ці короткі перехідні періоди можуть здатися незначними, але вони можуть мати велике значення в тому, наскільки добре працює схема, особливо в цифровій електроніці, де важливі терміни.

Час зростання вимірюється з точки, коли сигнал досягає 10 відсотків кінцевого високого значення до точки, де він досягає 90 відсотків.Час осені вимірюється таким же чином, але від 90 відсотків до 10 відсотків.Ці конкретні моменти допомагають уникнути незначного округлення або шуму, які можуть статися на самому початку або в кінці переходу.У деяких випадках ви можете побачити вимірювання, проведені з 5 відсотків до 95 відсотків, але це рідше.

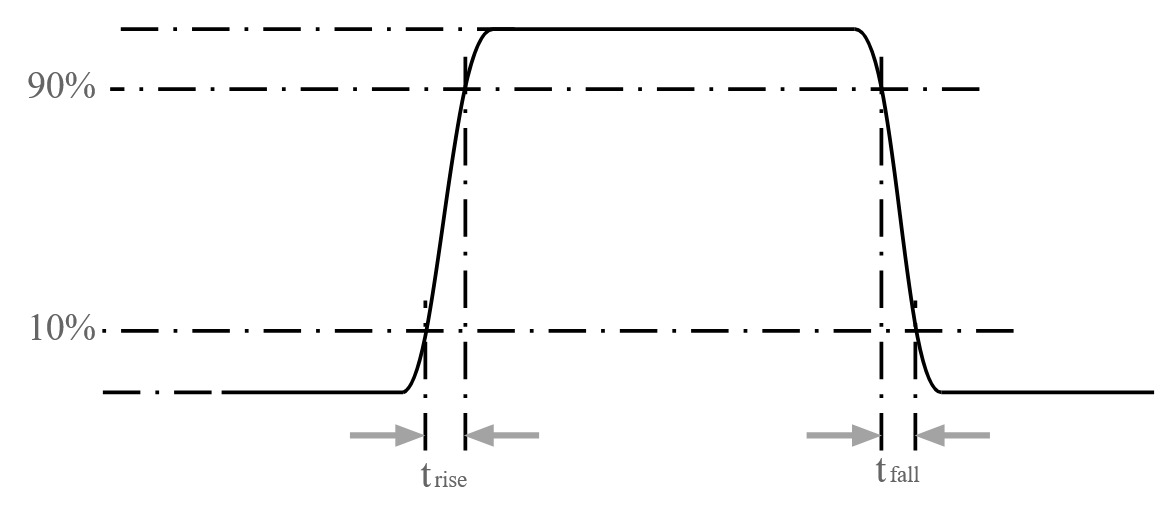

Малюнок 4. Підйом і часи падіння в квадратній формі хвилі

Ці вимірювання часто подаються в наносекундах, особливо у швидких цифрових системах.Якщо час зростання або падіння занадто повільний, це може спричинити проблеми, такі як неправильні сигнали чи проблеми часу в ланцюзі.Ось чому ви часто побачите значення часу зростання та падіння, перелічених у специфікаціях таких пристроїв, як генератори сигналів або логічні мікросхеми.

Знаючи, як швидко піднімається або падає форма хвилі, ви можете краще зрозуміти, чи буде вона безперебійно працювати у вашому проекті.Це також допомагає, коли ви вирішуєте несправності або намагаєтесь покращити якість сигналу.Незважаючи на те, що ці зміни відбуваються дуже швидко, вони є важливою частиною того, як поводяться квадратні хвилі в реальних схемах.

Як виготовляються квадратні хвилі з синусоїди?

На перший погляд, квадратна форма хвилі виглядає дуже відрізняється від гладкої синусоїди.Один гострий і блокний, другий м'який і вигинається.Але якщо ви зламаєте квадратну форму хвилі, використовуючи щось, що називається аналізом Фур'є, ви побачите, що це насправді зроблено, додаючи ряд синучих хвиль.Це може здатися дивним, але це захоплюючий спосіб зрозуміти, як будуються форми хвиль.

Коли аналізується квадратна форма хвилі, вона виявляється поєднанням декількох синучих хвиль, які пов'язані один з одним.Ці хвилі називаються гармоніками.Перший, відомий як фундаментальний, встановлює основну частоту квадратної хвилі.Тоді приходьте інші: третя гармонія (яка втричі перевищує частоту фундаментальних), п'ята гармонія, сьома тощо.Кожен з них є непарним численним кратним основним частотою, і кожен з них трохи слабший за останній.

Малюнок 5. Компоненти синусоїди, які утворюють квадратну хвилю

Тож чим більше гармоніки ви додаєте, тим більше комбінована форма починає виглядати як квадратна хвиля.Якби у вас була лише фундаментальна синусова хвиля, вона звучала б і виглядала б як гладка хвиля.Додайте третю та п’яту гармоніки, і вона починає отримувати квадрат.Продовжуйте, і форма хвилі стає більш чіткою та визначеною.

Математично квадратна хвиля може бути виражена як сума її гармонічних синусних хвиль, використовуючи наступне рівняння:

Ця формула показує, що ідеальна квадратна хвиля виготовляється шляхом додавання лише непарних гармоніків синусних хвиль, причому кожна гармоніка мала менше сили, ніж одна перед нею.

Малюнок 6. Спектр частоти квадратної форми хвилі

Якщо ви проходите квадратну форму хвилі через фільтр з низьким проходом - який блокує більш високі гармоніки - ви втратите частину цієї різкої форми.Краї стадуть округлі, і форма хвилі більше не буде виглядати і не діяла як справжній квадрат.Це тому, що ці вищі гармоніки - це те, що дає квадратній хвилі її гострі краї та швидкі переходи.

У спектрі діаграми квадратної хвилі ви побачите сильні сигнали на непарних гармоніках-3-й, 5-й, 7-й тощо.Ці сигнали падають на силу, коли вони переходять вище за частотою.Ви не побачите жодних рівномірних гармоніків, тому що квадратні хвилі не містять їх.Ця схема є частиною того, що надає квадратним формам їх унікальних властивостей як у звуковій, так і в електронній поведінці.

Розуміння того, що квадратна хвиля побудована з синучих хвиль, допомагає пояснити, чому вона поводиться так, як це робиться.Незалежно від того, чи працюєте ви з звуком, сигналами часу чи логічними імпульсами, ця прихована структура гармоніків відіграє велику роль у тому, як функціонують квадратні хвилі в реальних схемах.

Використання квадратних форм хвиль у реальних схемах

Квадратні форми хвиль використовуються у багатьох різних типах електронних схем, особливо там, де важливі терміни та контроль.Одне з найпоширеніших використання - Сигнали годинника.У цифровій електроніці кожна операція часто приурочена до тактового імпульсу - повторюваної форми квадратної хвилі, яка розповідає системі, коли переходити до наступного кроку.Мікроконтролери, процесори та інші цифрові мікросхеми покладаються на цей стійкий ритм для правильного функціонування.

Ви також знайдете квадратні хвилі Модуляція імпульсної ширини (ШІМ), який використовується для управління пристроями, такими як двигуни, світлодіоди або навіть аудіосигнали.Змінюючи, як довго сигнал залишається високим або низьким протягом кожного циклу, ви можете регулювати такі речі, як яскравість або швидкість, не потребуючи змін напруги.Це корисно в таких речах, як контролери вентиляторів, схеми тьмяних та робототехніки.

Ще одна загальна площа площа, що з’являються Перемикання ланцюгів.Вони використовуються для швидкого вмикання та вимкнення компонентів, наприклад, у джерел живлення, систем модуляції сигналу або цифрових логічних воріт.Оскільки квадратні хвилі чисто змінюються між високими та низькими станами, вони ідеально підходять для обробки цих типів перемикаючих дій.

Вони також корисні в тестування та налагодження.Якщо ви проектуєте ланцюг і хочете перевірити, як він реагує на сигнали, квадратна хвиля з генератора функцій часто - це перше, що ви спробуєте.Це допомагає виявити, як схема обробляє швидкі переходи, що особливо важливо у швидкісних або цифрових конструкціях.

Як генерувати квадратні форми хвиль?

Існує кілька простих і надійних способів створення квадратних форм хвиль, незалежно від того, чи працюєте ви над простим проектом електроніки чи створенням більш досконалої системи.Одним з найпоширеніших інструментів для цього є 555 таймер ic.Це невелика, недорога мікросхема, яка десятиліттями використовується як у хобі, так і в професійних схемах.При налаштуванні в режимі астабіну таймер 555 створює безперервну квадратну хвилю, і ви можете відрегулювати частоту та робочий цикл, змінюючи кілька резисторів та конденсатор.

Ще одним популярним методом є використання Мікроконтролери.Ці крихітні програмовані мікросхеми, як і в Arduino або інші дошки розробки, можуть генерувати квадратні хвилі через їх цифрові вихідні шпильки.Ви можете записати короткий фрагмент коду, який вимикає і вимикає PIN -код через регулярні проміжки часу.Багато мікроконтролерів також підтримують PWM (модуляція ширини імпульсу), що дозволяє контролювати високий і низький час кожного імпульсу - корисно, якщо вам потрібна квадратна хвиля, яка не ідеально врівноважена.

Для більш точного або гнучкого контролю ви можете використовувати Генератор функцій або генератор сигналів.Це інструменти, які дозволяють встановити точну частоту, амплітуду та форму форми хвиль, включаючи квадратні хвилі.Вони часто використовуються в лабораторіях або тестувальних налаштуваннях, де точність та діапазон мають значення більше.

Квадратні форми хвиль також можна створити за допомогою Схеми осциляторів.Ці схеми побудовані за допомогою таких компонентів, як транзистори, конденсатори або оперативні підсилювачі.Залежно від того, як вони розроблені, вони можуть виробляти квадратні хвилі самостійно або в поєднанні з іншими типами хвиль.

У цифровому світі ви навіть можете генерувати квадратні форми хвиль за допомогою програмне забезпечення .Якщо ви працюєте з аудіо, моделюванням або цифровою обробкою сигналів, ви можете записувати код, який створює дані про квадратну хвилю та надсилає їх на вихідний пристрій.Це поширене в синтезі музики або при тестуванні програмних систем на основі програмних систем, які потребують сигналів часу.

Висновок

Квадратні форми хвиль можуть виглядати просто, але вони відіграють велику роль у тому, як працюють електронні системи.Від термінів та перемикання на контроль звуку та сигналу вони використовуються різними способами.Ви бачили, як вони створені, як вони поводяться та де вони з’являються в реальних схемах.Маючи ці основні знання, вам буде легше зрозуміти або використовувати квадратні форми хвиль у власних проектах чи навчанні.
