SHT31 датчик вологості: функції, переваги та таблиця даних

SHT31 являє собою останнє покоління датчиків температури та вологості, розроблених Sensirion.У цій статті глибоко досліджує датчик SHT31, вивчаючи його таблицю, виховування, функції та переваги.Він також дає практичну інформацію про його реалізацію та його роль у сучасних технологіях, де важливі точні дані про навколишнє середовище.Від систем HVAC до складних обчислювальних пристроїв розширені можливості SHT31 роблять його неоціненним інструментом для досягнення точних та надійних вимірювань.

Каталог

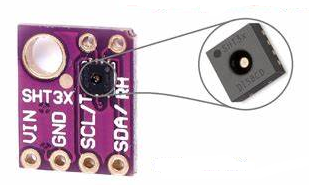

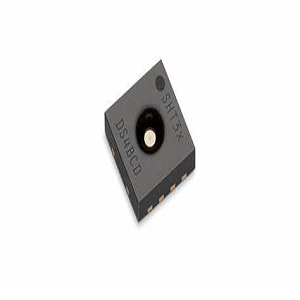

Що таке SHT31?

З SHT31 Являє собою кульмінацію зусиль Sensirion щодо ідеальної технології зондування температури та вологості.Цей датчик використовує вдосконалені можливості останнього сенсорного чіпа CMOSENS®, демонструючи вдосконалення в обробці потужності, точності та надійності порівняно з попередніми моделями.Датчик SHT31 перевершує точність, адаптованість та універсальність.Він підтримує дві адреси I2C, що вибираються користувачем, пропонуючи безшовну інтеграцію в різноманітні системи.Його здатність спілкуватися зі швидкістю до 1 МГц забезпечує швидку передачу даних, надзвичайно цінні в сценаріях, що вимагають моніторингу та швидких відповідей.Інтеграційні можливості SHT31 та високошвидкісна комунікація ефективно вирішують проблеми в точних додатках.Системи безперервного моніторингу та системи контролю навколишнього середовища повідомляють, що підвищена точність та надійність датчика знижують невідповідності даних, підвищення ефективності системи та продуктивності системи.Ці вдосконалення не тільки показують складність чіпа CMOSENS®, але й підкреслюють перспективний підхід у дизайні сенсорної технології.

Конфігурація PIN -коду SHT31

Функції та описи PIN

Шпилька	Функціонування	Опис
PIN 1: SDA	Серійні дані;Вхід/вихід	Керує двонаправленою передачею даних через I2c спілкування.Добре підібраний підтягнутий резистор забезпечує стабільне спілкування.
PIN 2: ADDR	Адреса;Введення;Підключіться до логіки високого/низького	Встановлює адресу I2C датчика, що дозволяє багаторазово датчики на одній автобусі.
PIN 3: Попередження	Індикатор тривоги;Вихід;Плавання, якщо не використовується	Спрацьовує сигнал тривоги, коли заздалегідь визначені пороги порушуються.Доцільно залишити плавання, якщо не використовується.
PIN 4: SCL	Серійний годинник;Вхід/вихід	Надає сигнал годинника для зв'язку I2c, синхронізація передачі даних.Також рекомендується підтягувати резистор.
PIN 5: VDD	Напруга живлення;Введення	Поставляє датчик своєю робочою напругою.Забезпечення Чисте та стабільне джерело напруги для надійної продуктивності.
PIN 6: nreset	Скидання штифта активного низького;Введення;Плавання, якщо не використовується;Підключитися до VDD з резистором ≥2 кО	Дозволяє скидати вручну датчик.Для забезпечення послідовного Продуктивність, пливуть цей штифт, якщо він не використовується, або підключіться до VDD через резистор.
PIN 7: R	Немає функції;Підключіться до VSS	Не виконує функції і повинен бути підключений до VSS для підтримки цілісності системи.
PIN 8: VSS	Земля	Служить землею для мінімізації Шум та забезпечення точних читань.

Символ SHT31, слід та CAD моделі

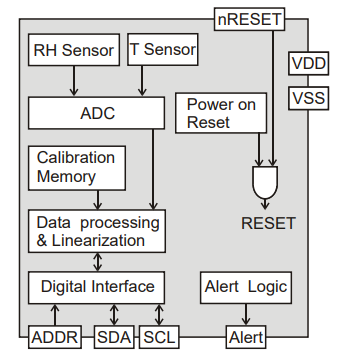

Блок -схема SHT31

Сенсіріон SHT31-DIS-B Технічні характеристики

Тип	Параметр
Заводський час	4 тижні
Кріплення	Поверхневе кріплення
Пакет / кейс	DFN
Кількість шпильок	8
Упаковка	Вирізати стрічку
Опублікований	2014 рік
Статус частини	Активний
Максимальна робоча температура	125 ° C
Мінах робочої температури	-40 ° C
Тип виходу	Цифровий, i2c
Напруга експлуатації	3,3 В
Інтерфейс	I2c
Максимальна напруга живлення	5,5 В
Міні -напруга живлення	2.15V
Точність	2%
Час відповіді	8 с
Тип датчика	Температура
Висота	1 мм
Довжина	2,6 мм
Ширина	2,6 мм
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS сумісна
Вільно	Вільно

Особливості SHT31

Калібрування та компенсація температури

Датчик SHT31 може похвалитися повністю каліброваними, лінеаризованими виходами з притаманною компенсацією температури, що сукупно гарантує високу надійність та точність.Ці характеристики неоціненні в умовах, де точність даних не може бути порушена, наприклад, в промисловому автоматизації та моніторингу навколишнього середовища.Вбудовані процеси калібрування всередині датчика ефективно заперечують потребу в ручній зовнішній калібруванні, впорядковій інтеграції та скороченню часу налаштування.

Робочий діапазон широкої напруги

Працюючи в межах широкого діапазону напруги від 2,4 В до 5,5 В, SHT31 пропонує чудову гнучкість у різних додатках.Ця сумісність дозволяє безшовну інтеграцію в безліч систем, від низьких потужних пристроїв, що працюють на батареї, до тих, що потребують більш високих рівнів напруги.Широкий діапазон напруги також служить буфером проти незначних коливань живлення, підтримуючи стабільні та послідовні показники датчиків у різних умовах.

Швидкий інтерфейс I2C з опцією подвійної адреси

Завдяки інтерфейсу I2C, який підтримує швидкість зв'язку до 1 МГц, датчик забезпечує швидку передачу даних.Ця здатність корисна для додатків, що вимагають обробки даних та швидкої чутливості.Наявність двох вибору адрес I2C дозволяє декільком датчиками ділитися однією шиною, спрощуючи складні конструкції системи та оптимізуючи ресурси.Ця функція доречна в багатосенсорових налаштуваннях, де потрібна ефективність простору та ресурсів.

Виняткова точність

SHT31, особливо у своєму варіанті SHT35, виділяється завдяки своїй винятковій точності, похвалившись відносною точністю вологості ± 1,5 %RH та точністю температури ± 0,1 ° C.Ці точні вимірювання перетворюються на більш надійні дані для таких додатків, як системи ОВК, метеостанції та пристрої охорони здоров'я.

Швидкий запуск та збору даних

Розроблений для швидкого запуску та збору даних, датчик мінімізує час відставання між початковою живленням та доступністю даних.Ця функція є вигідною в ситуаціях, що вимагають негайного збору даних, як -от автоматизовані елементи управління та системи моніторингу.Швидкий час запуску також сприяє ефективності потужності на пристроях, що працюють на батареї, що дозволяє датчику швидко повернутися до стану низької потужності після вимірювання.

Компактний і міцний 8-контактний пакет DFN

Укладений у компактний 8-контактний пакет DFN, SHT31 ідеально підходить для інтеграції в космічні додатки без шкоди.Його невеликий форм -фактор робить його ідеальним підходом для сучасних електронних конструкцій, що врівноважує розмір та функціональність.Міцна упаковка забезпечує захист внутрішніх компонентів датчика, підвищення його стійкості та довголіття, навіть у складних оперативних умовах.

Переваги SHT31

Виняткова надійність з довгостроковою стабільністю

Датчики SHT31 відзначаються своєю винятковою надійністю та стабільними показниками протягом тривалих періодів.Зароблені за допомогою процесів тестування, ці датчики послідовно забезпечують точні показання, що робить їх чудовими для середовищ, що залежать від точної вологості та моніторингу температури.Їх стійкі показники в різних умовах є свідченням їх видатної інженерії.

Перевірена технологія з більш ніж 15 років розвитку

Похвалившись понад 15 років розвитку, SHT31 використовує передові технології, корінням у комплексних дослідженнях.Дизайн датчика отримав користь від ітеративних вдосконалень та розумінь, в результаті чого вищий продукт, придатний для різних застосувань.Це невблаганне прагнення до інновацій уособлює точність та надійність, що визначають датчики висококалібру.

Придатність для масштабного виробництва

Методологія проектування та виготовлення SHT31 оптимізує його для масштабного виробництва.Його спрощений виробничий процес забезпечує масове виробництво без жертви якості.Ця масштабованість робить це кращим вибором для широкого розгортання, що охоплює все, від промислового використання до електроніки.Достовірно задовольняючи попиту, підкреслює його перехресне прийняття.

Високе співвідношення сигнал-шум

Високе співвідношення сигналу-шумів (SNR) SHT31 посилює його здатність забезпечити точні та чіткі показання.Більш високий SNR є використанням для зйомки точних даних у програмах, що вимагають виявлення хвилинних змін вологості та температури.

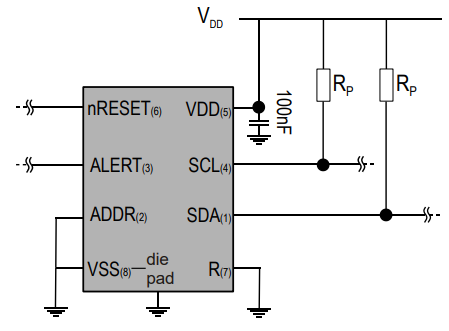

Схема застосування SHT31

Живлення

SHT31 працює в межах напруги від 2,4 В до 5,5 В, з робочою напругою 3,3 В.Стабільний джерело живлення важливе, оскільки коливання можуть призвести до неточних показань датчиків.Багато хто віддає перевагу 3,3 В регулятора ІС для підтримки постійної напруги, доповненого роз'єднанням конденсаторів для фільтрації шуму.Розміщення керамічного конденсатора 100NF, близького до датчиків, може пом'якшити перехідні ефекти напруги.Ці практики узгоджуються з успішними електронними конструкціями, де зменшення шуму чудово.

Протокол зв'язку

SHT31 спілкується за допомогою протоколу I2C, що вимагає підтяжних резисторів на лініях SDA та SCL.4.7kω Резистори використовуються, але їх можна регулювати на основі швидкості шини та конкретних вимог.Правильна маршрутизація ліній I2C, щоб уникнути перетину ліній електропередач мінімізує перехресні розмови та перешкоди.

Кондиціонер сигналу

Цифрові датчики, як SHT31, можуть потребувати додаткових компонентів у галасливих умовах.Використання конденсаторів або екранування забезпечує надійну роботу, а феритові намистини на лініях даних ефективно фільтрують високочастотний шум.Прийняття цих методик мінімізує вплив EMI.

Макет PCB

Добре розроблений макет друкованої плати значно підвищує продуктивність датчиків.Розмістіть SHT31 від компонентів, що генерують тепло, щоб мінімізувати теплові помилки.Щитні доріжки та підтримуйте тверду площину заземлення для пом'якшення зовнішніх перешкод.Ці стратегії відображають практику, що стосуються подібних проблем.

Калібрування та тестування

Ретельна калібрування корисна для точних показань датчиків.Коефіцієнт компенсації температури та вологості.Автоматизовані налаштування впорядковують процес, посилюючи надійність.Автоматизація виявила підвищення повторюваності та точності в будь -яких додатках.

Особливість самодіагностики

SHT31 включає самодіагностику для виявлення потенційних проблем.Інтеграція діагностичних перевірок у прошивці може превентивно визначити проблеми, що забезпечує своєчасне обслуговування.Проактивна діагностика зменшує витрати на простої та обслуговування при довгостроковому використанні, цінне розуміння.

Реалізація прошивки

Надійна прошивка повинна включати обробку помилок та процедури перевірки даних.Впроваджуйте CRC перевірки цілісності даних.Забезпечити належну обробку.Цей підхід Дзеркальні методології в будь -яких додатках, що забезпечують послідовне та точне отримання даних.

Порівняльний аналіз SHT11 та DHT11

Основні компоненти

Датчик SHT11 включає в себе залежні від вологості конденсатори, тоді як DHT11 покладається на резистори, чутливі до вологості.Конденсатори в SHT11, як правило, пропонують чудову стабільність та точність.Цей атрибут стає особливо корисним у програмах, що вимагають високої точності.На вибір датчика з цими характеристиками часто впливає вимоги до надійної продуктивності.Навпаки, резистори в DHT11, незважаючи на більш економічні, можуть не досягти однакового рівня точності та стабільності.Ця відмінність відіграє роль, коли мова йде про вибір датчиків для конкретних середовищ чи наукових досліджень, де цілісність даних викликає найбільшу проблему.

Сенсорний склад

SHT11 використовує інноваційні матеріали, які створюють прогалину для зондування вологості, так і температури з точністю.Матеріал енергетичного зазору підвищує його чутливість та час реакції.Датчики, що використовують такі вдосконалені матеріали, зазвичай надають більш надійні дані для різних умов.Ця функція робить SHT11 особливо придатним для наукових експериментів та промислових застосувань, де оцінюються послідовні показники.І навпаки, DHT11 інтегрує датчик вологості з термістором NTC.Хоча ця конфігурація функціональна, вона не пропонує вдосконалених можливостей зондування, що спостерігаються в датчиках, що використовують матеріали енергетичного зазору.

Функціональність та продуктивність

SHT11 переважає у забезпеченні температурних показань вологості та високоякісних вимірювань точок роси в різних системах моніторингу навколишнього середовища.Інтеграція компенсації температури забезпечує показання вологість точними, незважаючи на коливання.З іншого боку, DHT11 не вистачає високоякісних точкових функцій і не пропонує компенсації температури, що призводить до потенційних неточностей.Це обмеження стає помітним у сценаріях, коли важливі точні рівні вологості, наприклад, у системах клімату та метеорологічних застосувань.Люди, які працюють в умовах, де точність впливає на результати, часто схиляються до датчиків, як SHT11.Розширені компоненти SHT11 та виняткова функціональність роблять це кращим вибором для більш вимогливих додатків.І навпаки, DHT11 пропонує більш економічне рішення, що забезпечує прийнятні показники для менш серйозних ситуацій.Визнання конкретних вимог даної програми керує вибором відповідного датчика.

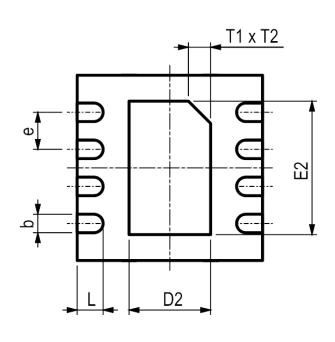

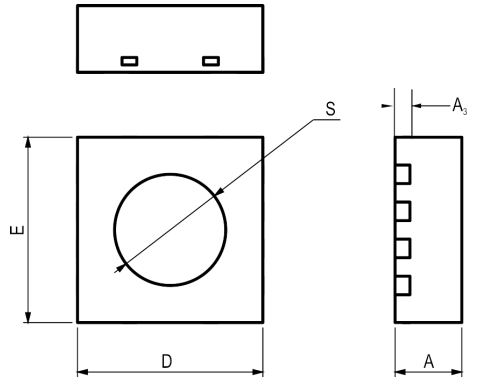

Упаковка SHT31

Інформація про виробника SHT31

Sensirion, маяк у сенсорній технології, перевершує у створенні датчиків для вимірювання вологості, газу та рідин.Створена з чітким баченням постачання датчиків високоточних, компанія вивела інновації, які глибоко вплинули на такі сектори, як HVAC, автомобільна, медична та побутова електроніка.Їх датчики плекаються за їх точністю, надійністю та гнучкістю інтеграції, стаючи переходом для складних додатків.Сучасність Sensirion в сенсорній технології підживлюється його безкомпромісною якістю, невблаганними інноваціями та прихильністю до цілеспрямованих рішень.Ці якості гарантують, що їх датчики послідовно перевершують очікування галузі, посилюючи їх лідерський ріст.

PDF -таблиця

SHT31-DIS-B DataShets:

Заява специфікації датчика.pdf

SHT3X Membrane Pation Spec.pdf

SHT3X-DIS Series DataSheet.pdf

SHTXX, STSXX Assemble SMD pkgs.pdf

Посібник з тестування SHTXX.pdf

Часті запитання [FAQ]

1. Для чого використовується SHT31?

SHT31 знаходить своє застосування в різних сферах:

Контроль клімату: забезпечення оптимальних атмосферних умов.

СТАРТИ: Надання надійних даних для прогнозування.

Домашня техніка: сприяє ефективному та автоматизованому домашньому середовищу.

2. Які переваги датчика SHT31?

Він підтримує декілька параметрів інтерфейсу, включаючи вихід I2C та напругу, що сприяє легкому включенню в широкий спектр систем та пристроїв.Завдяки діапазону оперативної напруги від 2,4 до 5,5 В, датчик адаптується до різних умов живлення, задовольняючи як загальноприйняті, так і спеціалізовані програми.Інтеграція різних функцій всередині датчика в поєднанні з надійною конструкцією забезпечує високу надійність.Це робить його придатним для вимогливих додатків, таких як промислова автоматизація, пристрої охорони здоров'я та системи ОВК.Здатність датчика вимірювати як температуру, так і вологість з високою точністю сприяє підтримці оптимальних умов навколишнього середовища в контрольованих умовах.Це, у свою чергу, підвищує загальну ефективність операцій.Під час моніторингу умов навколишнього середовища це допомагає підтримувати якість продукції.Його точні показання сприяють економії енергії та оптимізованій продуктивності системи.
